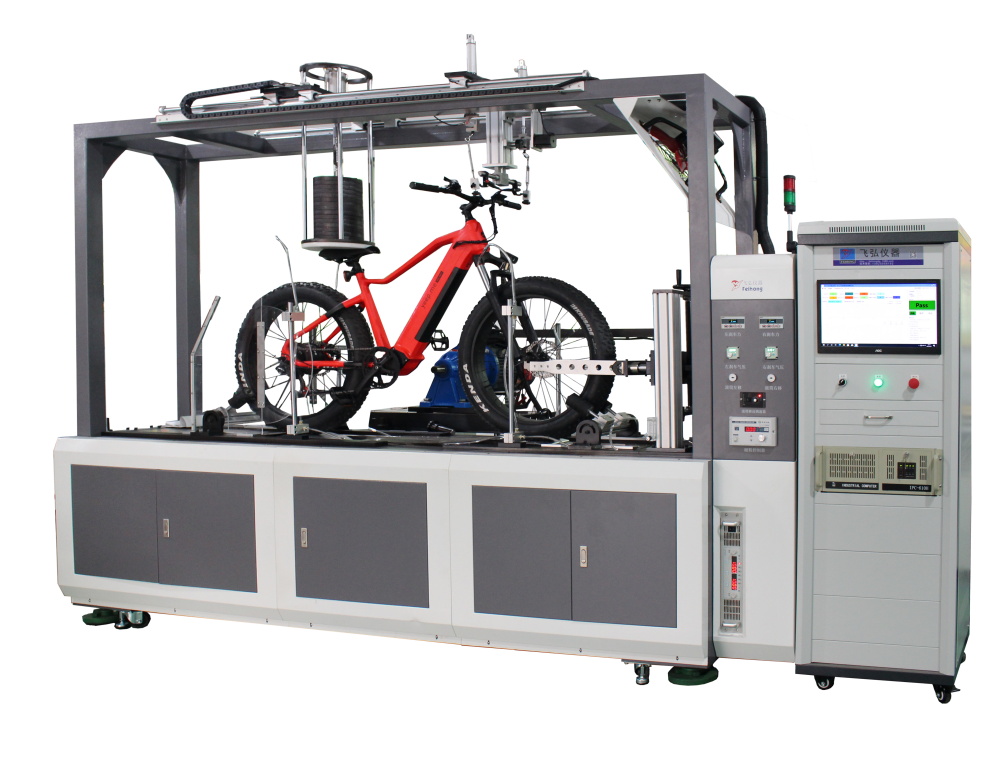

電動車自行車綜合測試機操作說明：

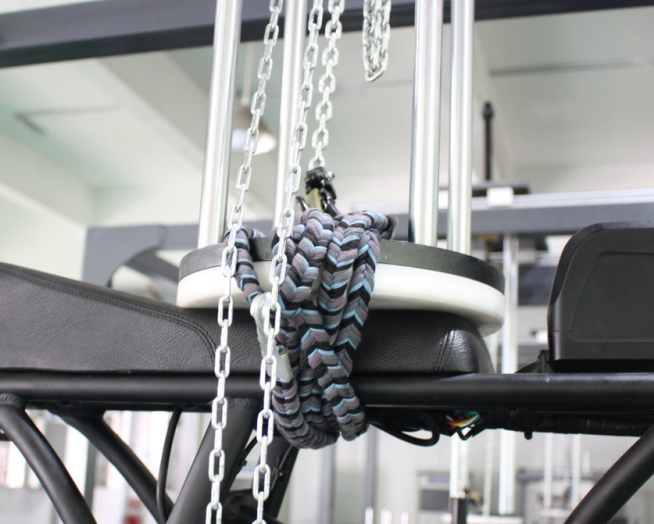

1、將自行車樣品固定在測試設備工裝上。

2、接好氣源，連接開關插座，啟動電源控製按鈕。

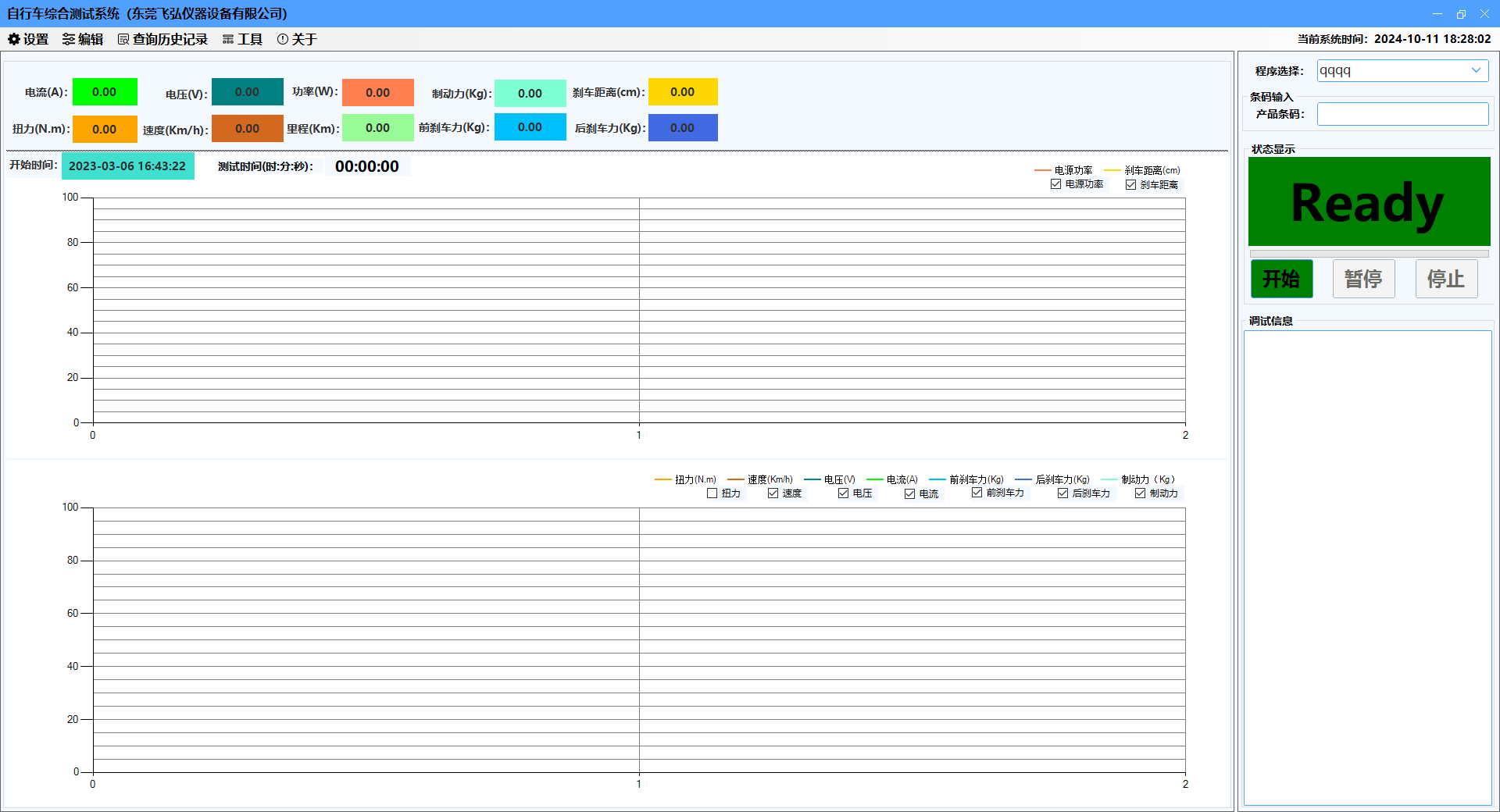

3、打開控製櫃，雙擊點開軟件程序，出現手動模式界麵（圖一）；此界麵可顯示數據和可根據實際情況設定參數；

4、通過抬頭上方“設置”進入到下方設置界麵，設置界麵有通訊設置、設備校準、權限設置、其他設置、界麵抬頭；

點擊“通訊設置”可見PLC通訊串口號可選擇切換、電源通訊串口號可選擇切換、稱重通訊串口號可選擇切換；

5.如數據發生變化或與所需數據不符時，可點擊設置，進入“設備校準”，可對電池電壓、電池電流、磁粉扭力、滾筒設置速度、油門角度、油門速度、腳踏扭力、刹車力量、滾筒裏程、滾筒計算速度，進行校準模擬量，零點，係數，實際值進行設置校準。

（1）“模擬量”即設備進行測試項目過程中，隨著測試數值的大小在實時的變化。

（2）“係數”可設定係數來進行校準“供電電壓”或者“電壓”以及“電流”。設定係數大則測試數值較小，設定係數小則測試數值較大；

（3）“實際值”自動換算得出數值；

（4）“置零”點擊即可將零點漂移清除；

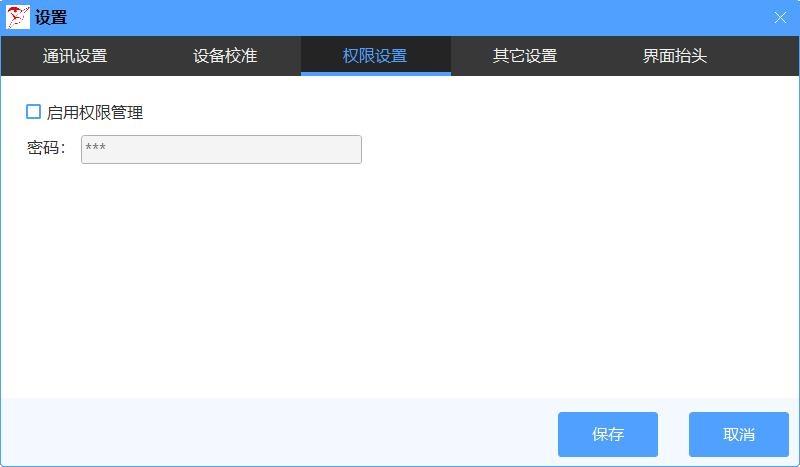

6.在設置頁麵“權限設置”中，設置管控用戶操作，對操作員進行是否有權限對操作設置，編輯密碼操作；當權限開啟時，對設置和編輯的所有信息修改都需要受權才允許操作。

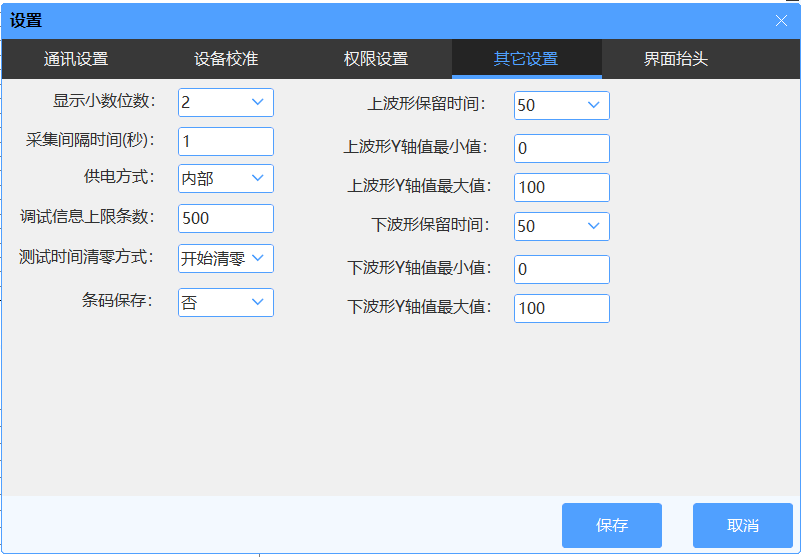

7.在設置頁麵“其他設置”中，可以根據實際情況去設置參數；

“顯示小數位”即調整顯示數字的小數點精確位數；

“采集間隔時間”即測試時采集數據的采集間隔時間；

“供電方式”可選擇內部開關電源供電也可切換外部助力車自身供電電源供電，此選擇調整電壓電流檢測方式；

“調試信息上限條數”調試信息在測試中連續顯示的個數；

“測試時間清零方式”裏程、測試時間、可開始時清除數據也可手動清除；

“條碼保存”切換手動條碼的保存方式永久保存或每次自動清除；

“上波形保留時間”上半部分圖形的橫坐標對應的時間總量；

“上波形y軸值最小值”上半部分圖形的縱坐標刻度最小值；

“上波形y軸值最大值”上半部分圖形的縱坐標刻度最大值；

“下波形保留時間”下半部分圖形的橫坐標對應的時間總量；

“下波形y軸值最小值”下半部分圖形的縱坐標刻度最小值；

“下波形y軸值最大值”下半部分圖形的縱坐標刻度最大值；

8.在設置頁麵“界麵抬頭”中，

“界麵抬頭”有四行的寬度用於顯示客戶自定義的產品信息，顯示在軟件右上角；

“保存”更改完參數點擊保存數據後生效；

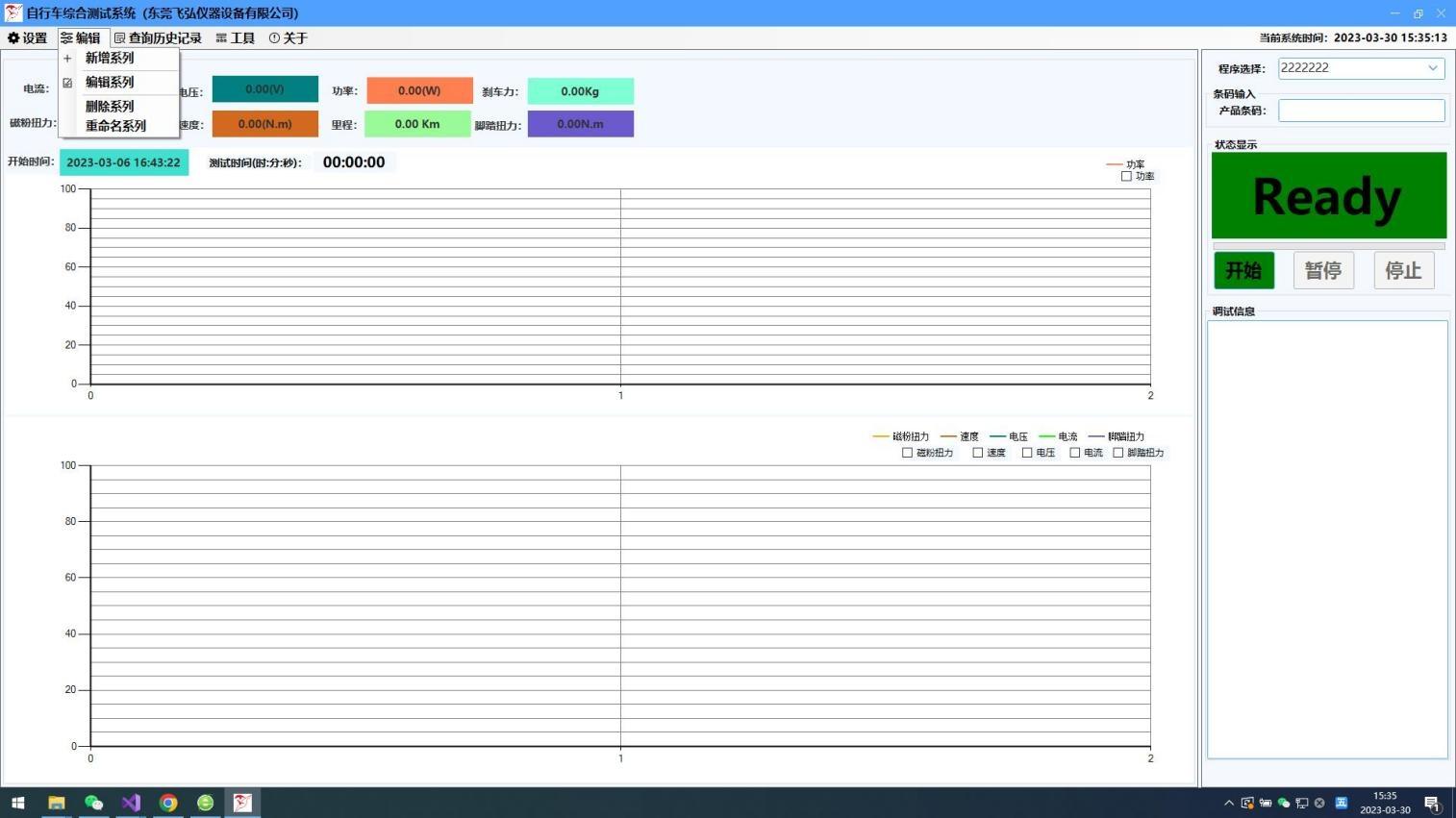

9.在“編輯”中，可進行“新增係列，編輯係列，刪除係列，重命名係列”；編輯新檔案時需要在右上角程序選擇裏切換。

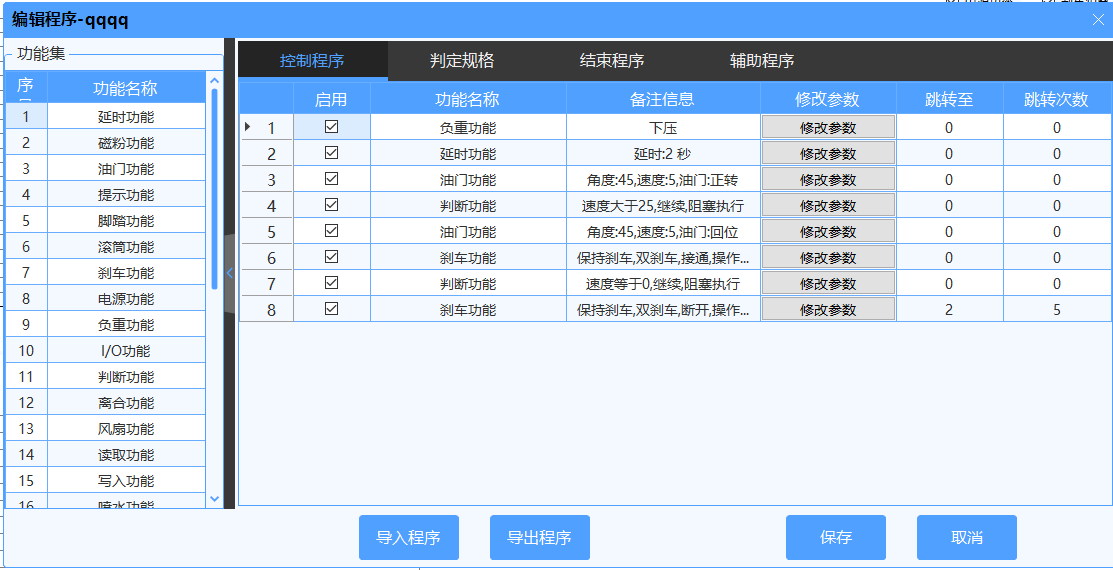

10.在編輯頁麵中，可編輯控製流程程序;

“控製程序”機器動作流程編寫的位置，可在左側左鍵選定功能在右鍵添加到流程裏；

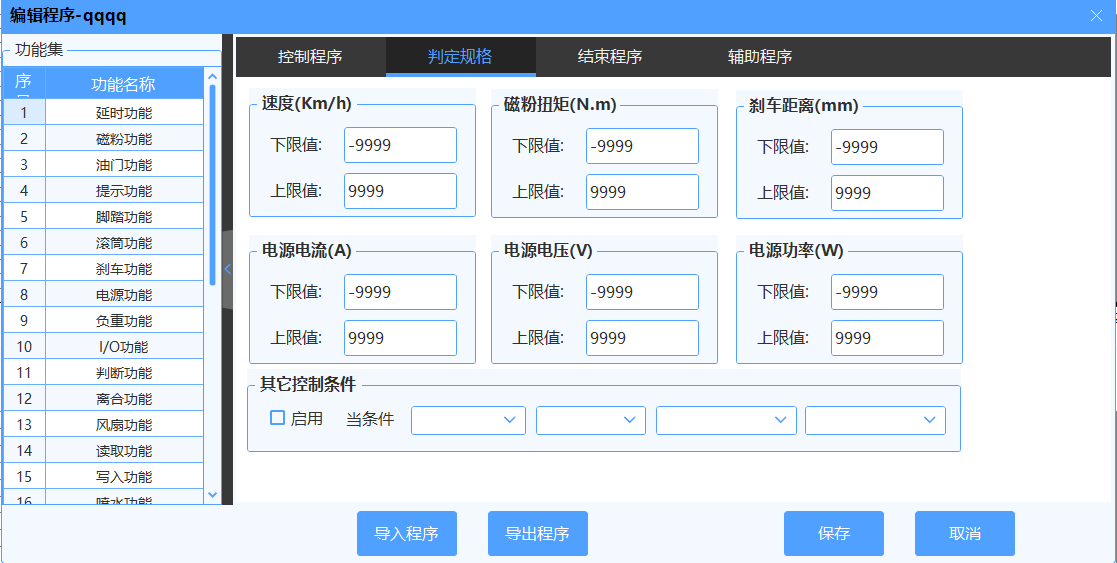

“判定規格”判定測試的結果，隻體現在測試結果；

“結束程序”此位置編輯停止時執行的功能塊，隻有流程觸發停止或手動點停止才生效；

“輔助程序”此位置編輯輔助控製程序，本質上兩個流程兩個線程相互製約，同啟同停，多用於在測試過程中安全判定；

功能集-功能名稱

“延時功能”此程序在流程中起到保持、延時流程狀態作用；

“磁粉功能”此程序為控製磁粉施加，可設定磁粉施加力的大小；

“油門功能”此程序為控製油門步進電機，可設定旋轉角度、速度、加載、回位；

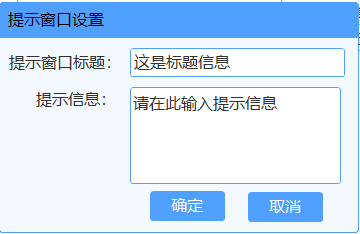

“提示功能”此程序可搭配流程使用，做到彈出提示框功能；

“腳踏功能”此程序控製腳踏伺服電機，可設定旋轉扭矩；

“滾筒功能”此程序控製滾筒變頻電機，可設定轉速；

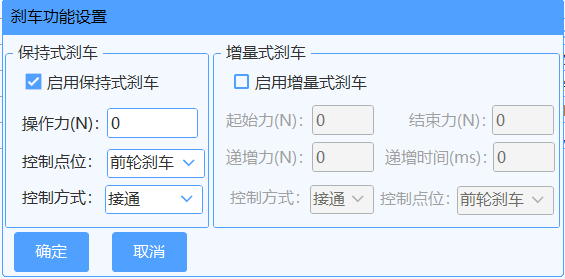

“刹車功能”此程序控製刹車氣缸，可設定單刹或雙刹；

“電源功能”此程序控製電源通訊，可設定輸出電壓電流控製開關；

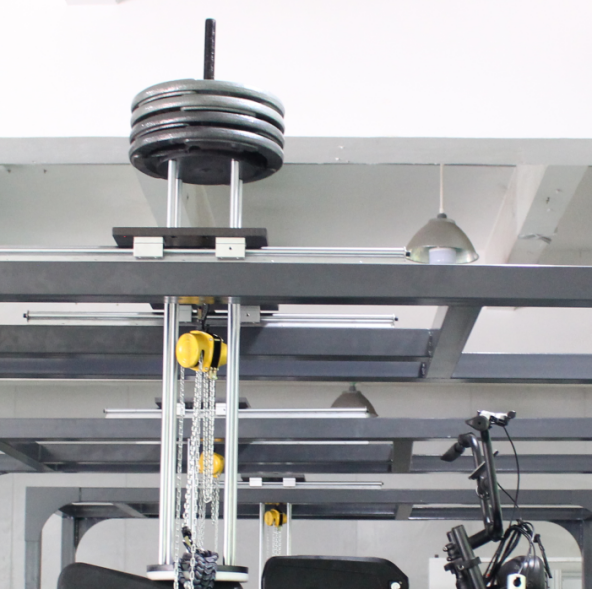

“負重功能”此程序為控製氣缸下壓模擬負重，預留備用暫無實際意義；

“I/O功能”此程序監控io變化為設備預留功能，不做具體解釋；

“判斷功能”此程序可判斷條件做出反饋，監控電壓電流速度裏程等，可利用此程序做安全保護或停機設置；

“離合功能”此程序控製離合器開關；

“風扇功能”此程序控製風扇開關功能；

“噴水功能”此程序為濕態功能，噴水開關設置。

以下功能可點擊修改參數編輯-

負重功能	延時功能
油門功能	判定執行
刹車功能	滾筒功能
磁粉功能	腳踏功能
電源功能	提示窗口設置
離合器功能	風扇功能
噴水功能

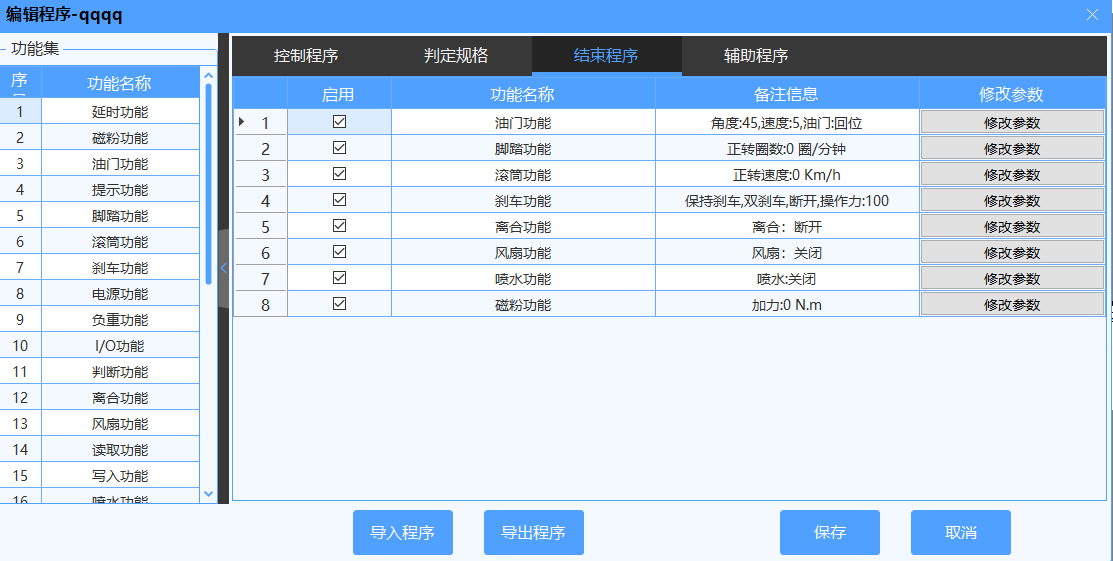

12.在“結束程序”窗口，此位置編輯停止時執行的功能塊，隻有流程觸發停止或手動點停止才生效；可點擊修改參數進行編輯；

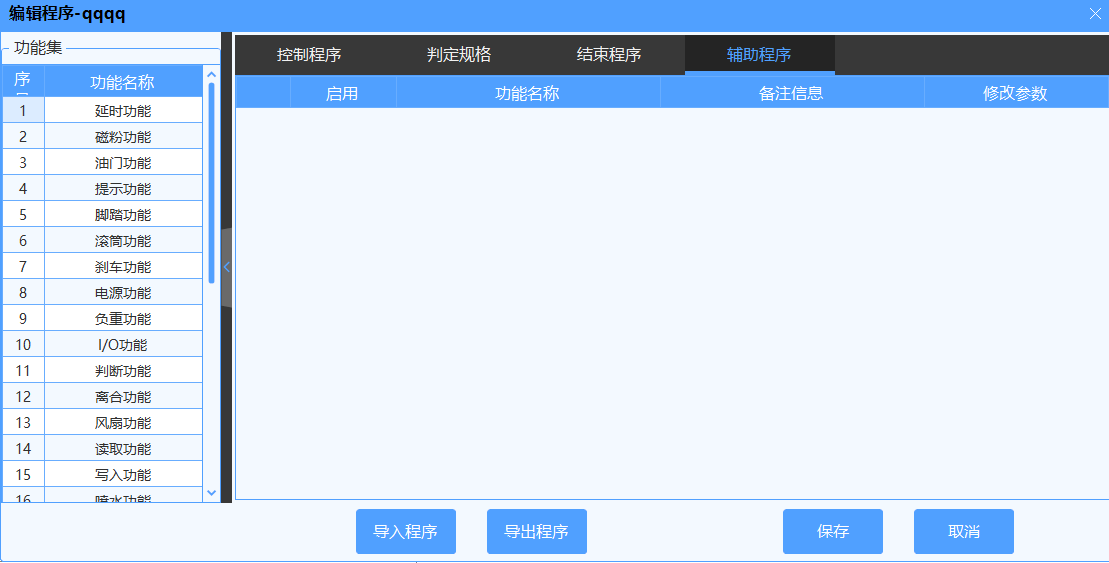

13.在“輔助程序”窗口，此位置編輯輔助控製程序，本質上兩個流程兩個線程相互製約，同啟同停，多用於在測試過程中安全判定；

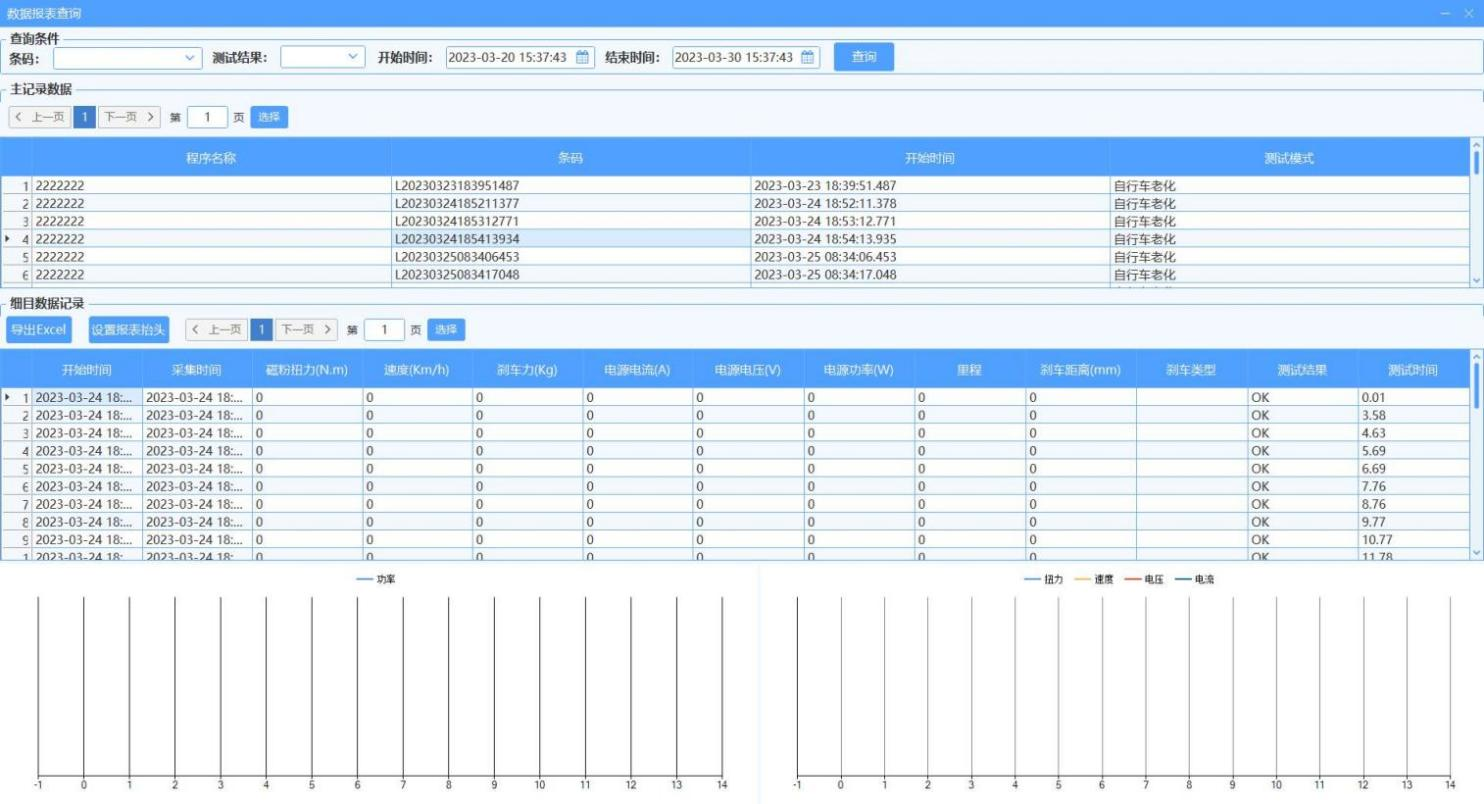

14.通過主界麵左上方“查詢曆史數據”進入曆史查詢界麵；在此界麵可篩選開始跟結束時間查詢測試數據，並支持導出Excel文檔。

數據查詢和生成報表：此界麵可根據條碼、測試結果、開始時間、結束時間四個條件查詢曆史數據，查詢結果分主表、詳細列表、圖表，主表顯示單個產品的信息，詳細列表記錄所有采集的數據，圖標繪製數據隨時間變化的趨勢。生成報表前可設置報表抬頭信息。

“導出Excel”選定需要導出的測試報告，點擊導出Excel即可；

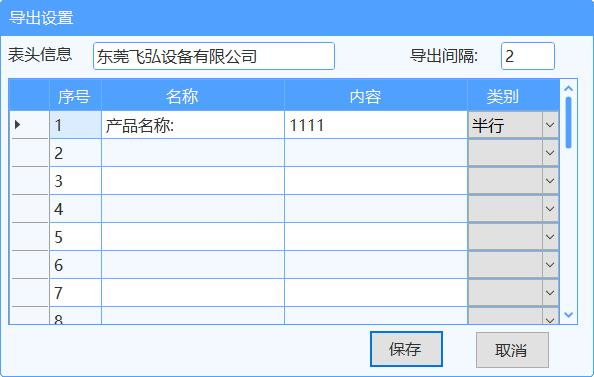

“設置報表抬頭”點擊即可進入窗口進行設置表頭信息。

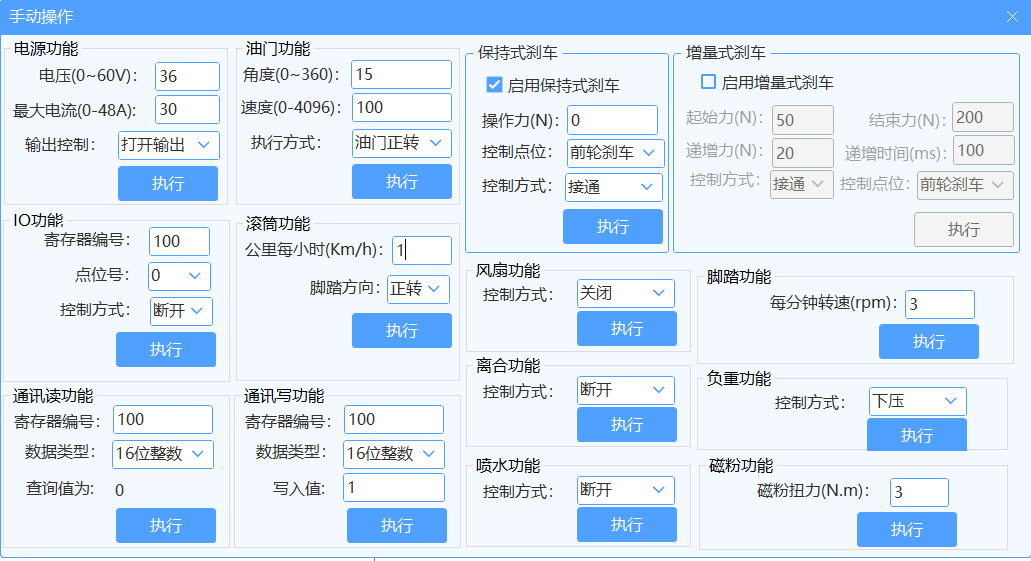

15.通過主界麵的“工具”可進入到下方手動操作窗口，在此可手動設置電源/油門/刹車/IO功能/滾筒/通訊以及風扇/腳踏/離合/負重/噴水/磁粉功能。

手動操作：本質上手動操作是將控製功能重新打包成功能塊調用，所以設置內容跟程序裏一樣，每一個執行單元都可以手動操作。

四.維護保養

（1）日常檢查傘齒和絲杆是否有潤滑油以及磨損，潤滑油缺失及時潤滑，出現嚴重磨損及時聯係廠家。
（2）日常檢查萬向節是否有磨損的狀況，如有磨損及時更換，檢查治具插銷是否順暢，是否有潤滑油，沒有潤滑油及時打油	（3）檢查電機軸承底座所有螺絲是否鬆動。

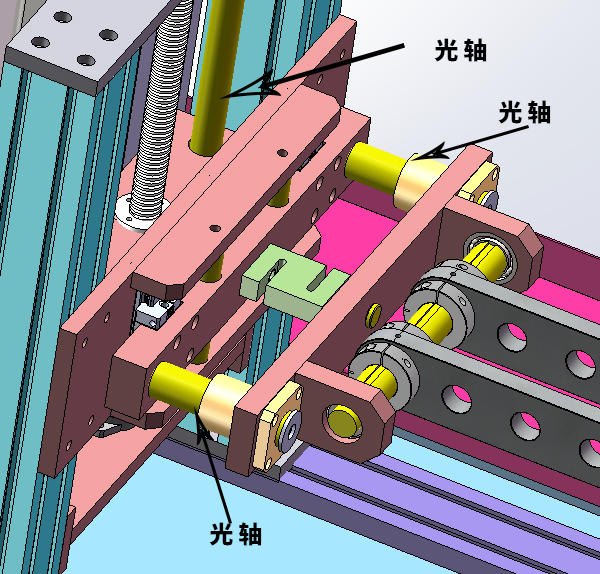

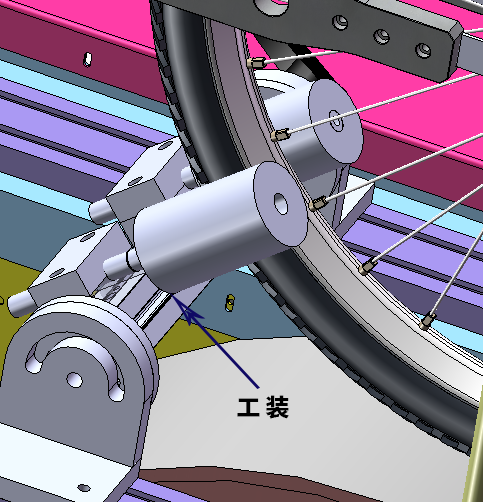

（4）檢查工裝磨損狀況。	（5）檢查各個光軸的順暢度和清潔度，表麵塗抹少量潤滑油。
（6）檢查各個光軸和滑組的順暢度和清潔度，表麵塗抹少量潤滑油。	（7）螺杆需要定期打油，保持螺杆順暢度。

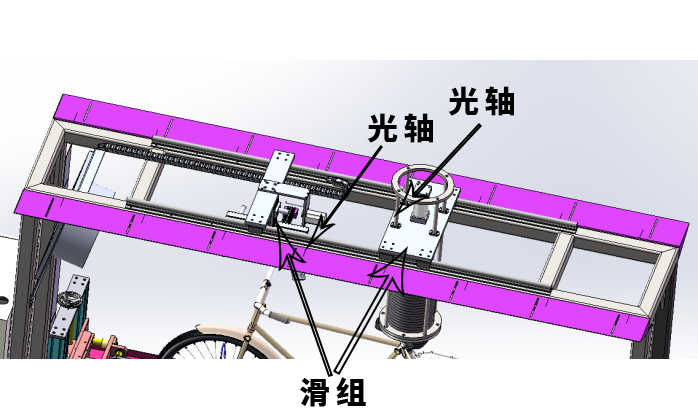

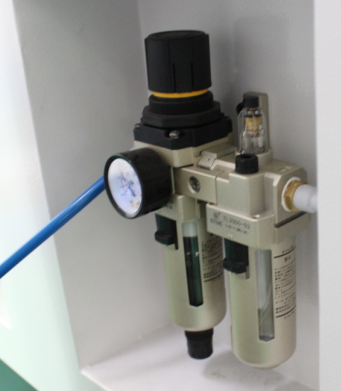

（8）保持滑組的順暢、光軸的清潔，適當打點潤滑油。	（9）日常檢查調壓閥表麵是否損壞，壓力表是否正常工作，幹燥瓶是否有水。
（10）檢查齒輪、鏈條磨損狀況，是否變形。	（11）保持設備台麵清潔。
