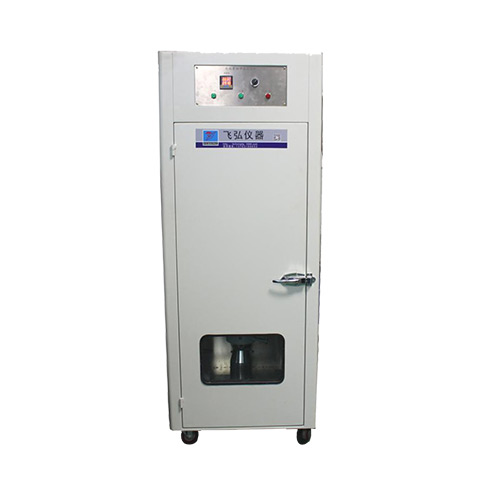

電池重物衝擊試驗機

一．設備名稱

1.1產品名稱：電池重物衝擊試驗機

產品型號：FH-P-40

二.產品說明

電池重物衝擊試驗機是東莞飛弘儀器設備有限公司設計的一款新型設備，是專為使用節約空間，節

約成本而設計的。

三.原理

試驗樣品電池要放在一平麵上，一根直徑為15.8mm（5/8英寸）的棒十字交叉放置在樣品的中心 位置上。一個9.1±0.46kg的重物從610±25mm的高度跌落到樣品上或者一個10kg的重物從 1000mm的高度跌落到樣品上，電池不爆炸，不起火為合格。

四.符合標準

4.1UL1642《鋰電池標準中機械試驗——衝擊試驗》

4.2UL2054-2005《電池標準中機械試驗——衝擊試驗》

4.3UN38.3《鋰電池及電池組測試標準規章——撞擊試驗》

4.4GB/T18287-2000《蜂窩電話用鋰離子電池總規章重物衝擊試驗》

4.5SJ/T11169-1998《鋰電池標準衝擊試驗》

4.6YD1268-2003《移動通信手持機銼電池及充電器的安全要求衝擊試驗》

4.7SJ/T11170-1998《家用及商用電池標準機械試驗中的碰撞試驗》

4.8GB31241-2041便攜式電子產品用鋰電子和電池組安全要求《重物衝擊測試》

五.箱體尺寸及結構內部尺寸

5.1材質：外箱，A3鋼板並經烤漆處理，內箱，SUS#304不鏽鋼

5.2正麵開觀察窗,觀察窗：10mm厚鋼化玻璃

5.3防爆冷拉手門鎖

5.4箱體後部開2個圓形裝線口，直徑φ50mm，便於測試連接線通過

5.5有單獨排風係統機照明係統

5.6箱子後側裝用接有排氣扇（φ120mm）並留有排風導筒，可外接至實驗室強力排風機

5.7有隔熱設計，可以避免相互影響測試

六.技術參數

6.1落球重量：約9.1kg或10kg

6.2衝擊高度：610 mm±25mm或1000mm可自由調節，並可通過高度表精確顯示衝擊高度

6.3橫杠：15.8mm(5/8英寸)的鋼棒

6.4高度精確度：±5mm

6.5高度顯示精度：1mm

6.7衝擊方式：將落球提升到一定高度後釋放，落球在垂直方向自由落下，不傾斜，不搖晃

6.8排風口：位於箱體背麵150mm（需外接風機進行強排箱體內煙氣到室外）

6.9箱門：單門，雙層門，開觀察窗(鋼化玻璃)，冷拉手門鎖

6.10上下衝擊麵：白色鋼板

6.11電源：1∮，AC220V，ф5A

6.12重量：約125kg

七.設備特點

7.1控製係統：微電腦控製，數據準確，操作簡單。

7.2排氣係統：長軸馬達帶動鋁合金扇葉，可隨時將試驗產生的廢氣排放到室外。

7.3氣壓平衡係統：雙孔補風，確保試驗箱體內的氣壓平衡。

7.4維護係統：所有需要拆遷的部位都采用活板結構，便於維護保養。

7.5安全係統：不鏽鋼合頁，緊扣門鎖，確保強氣流時箱門不被衝擊。

7.6箱門上裝微動開關，隻要在箱門關閉時才能正常工作。

7.7箱體內部為耐高溫結構，沒有可燃電線等物質。

7.8擠壓台麵距離地麵高度約600mm，便於試驗操作。

7.9雙層鋼化玻璃視窗，保證安全的同時測試人員可通過視窗觀察測試狀況。

7.10內置環保節能燈照亮整個測試空間，便於清楚觀察。

八．使用配件
