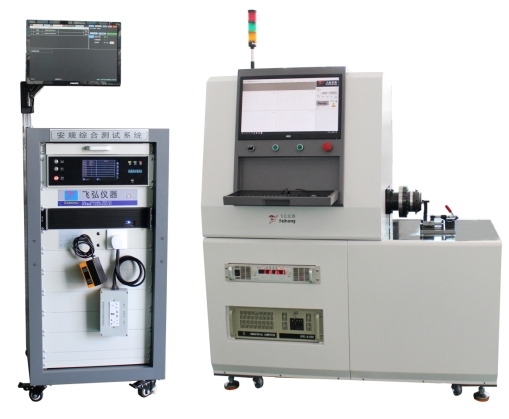

輪轂總成測功機

一、輪轂電機測功機工藝流程

人工把產品定位到設備工裝--人工推動工裝把產品與負載電機配合--人工接插線束--啟動設備--自動檢測產品並記錄檢測數據和生成曲線--人工把產品放置回產線。

二、設備功能要求

1、裝配線測試台架，滿足節拍 60s/台產品。測試設備節拍計算:從產品流轉到本工位開始，測試完成產品放行至下工位為止。

2、設備配置電腦和顯示屏，動態模擬以及讀取檢測過程參數，實時顯示檢測數據，部分信息轉化為圖表曲線。

3、檢測絕緣耐壓耐壓:AC600V/1s，泄漏電流<5mA，絕緣:DC100V,絕緣電阻>200MΩ

4、被測產品輸出端為產品輻條孔，連接負載電機，對被測電機施加扭矩(閉環控製)可調的拖動負載(0~120N.m)，配有扭力傳感器，監控輸出扭矩值和轉速，在設備電腦顯示。

5、工位配置可調節輸出的直流穩壓電源作為被測電機功率輸入，顯示到電腦。

6、可監控各台被測產品輸出部件轉速以及產品運行電流等可讀取的所有信息，且信息要準確。

7、配備掃描槍，掃描產品二維碼信息，測試數據自動存儲。

8、異常停止檢測，有計數功能、異常停止報警。

9、設備需給線體段控製（阻擋器）預留10個輸入點和5個輸出點。

三、生產工藝要求

1、產品和托盤流轉到本工位，人工把產品轉移到設備工裝定位，定位工裝把中軸卡死，保證運轉過程產品無跳動，人工完成線速接插。

2、人工推動產品定位工裝，使得產品輻條孔與設備工裝對接，保證運轉過程產品不回退。設備需兼容所有產品型號，需換工裝則保證20min內拆換，無需再次調試定位。

3、雙手啟動按鈕，人工掃描產品二維碼，識別產品規格，並確定測試軟件正常，然後開始按軟件運行；

4、檢測產品絕緣耐壓合格；

5、直流穩壓電源驅動被測產品運行，最大輸出轉速500r/min（負載端傳感器需要測試實際轉速值和扭矩值）。

5.1 被測產品電壓電流是80V/50A（可調參數，根據現場實際調試，設置電壓電流）。

6、負載電機啟動，檢測帶載工況下參數

6.1負載電機緩慢增加負載（理論最大值為100N.m，設備需要有一定餘量，達到120或以上）（最大負載扭矩和升到最大扭矩所需時間可調），並驅動被測產品負載端運行速度由500r/min降低至0。

6.2 在加載情況下，被測產品達到最大功率時，讀取被測產品轉速、轉矩、效率、功率；

6.3 被測產品在最高效率時，讀取並記錄轉速、轉矩、效率、功率。

6.4 在負載電機加載至最大扭矩的過程中，測試並記錄最大扭矩、額定轉速，80%效率區間的轉速扭矩。

6.5 負載電機緩慢降低加載扭矩至0，測試並記錄轉速、轉矩、效率、功率。

6.6 負載電機停止工作、被測產品停止運行

7、根據軟件生成判斷報告，電腦存儲報告。

8、報告和軟件界麵需反饋產品是否合格以及不合格原因。

9、檢測項目概述如下（根據需求可調整軟件添加）：
