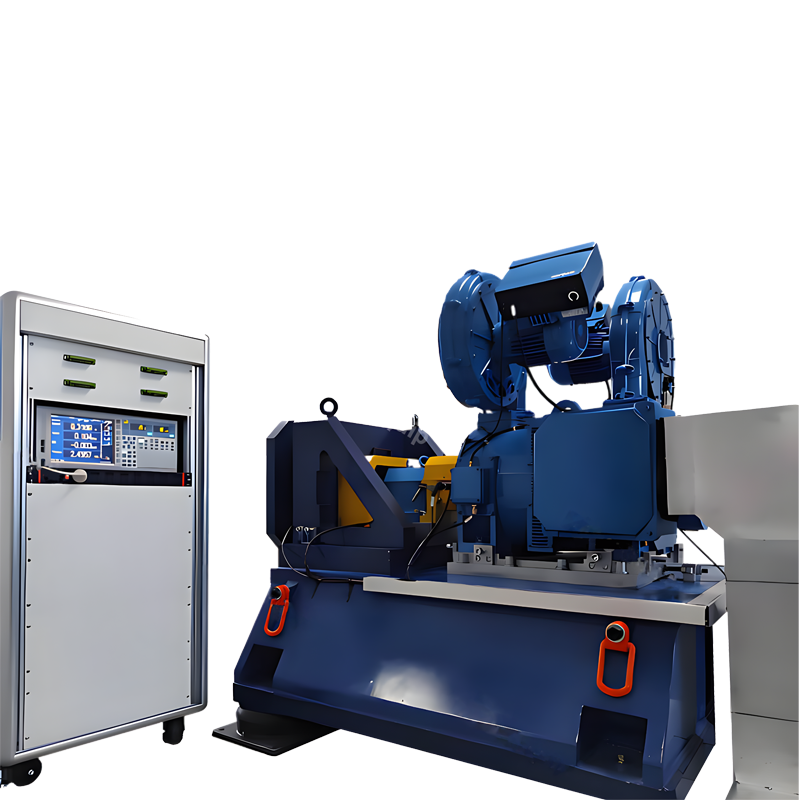

高速電機試驗台

用於性能測試的試驗台主要用於被試件開發、性能測試。能夠實現開發過程中的轉速、扭矩、功率等不同運行狀態。驗證能夠測試係統的穩態電動及發電性能、與電動及發電循環工況。它可以滿足行業、國家相關標準要求進行動態模擬試驗，實現對高速電機的研發驗證。電機試驗台滿足以下主要試驗內容：

*電動MAP測試

*發電MAP測試

*電動與發電工況循環測試

*電機超速測試

*溫升測試

*電壓波動測試

*控製器過載能力試驗及控製器保護功能測試

*帶溫度環境測試

測試對象：各種新能源汽車用異步電機、永磁同步電機及其控製器等。

主要配置參考清單

1）測功機和變頻器：電機測功機變頻器具備電能回饋功能，電動模式與發電模式需適用。

2）直流穩壓電源：直流穩壓電源為MCU、BMS、TCU等控製器提供電源。

3）電池模擬器：模擬多種整車動力電池特性及模型，包括常見的磷酸鐵鋰、鎳氫電池、三元鋰電池。

4）功率分析儀：被測件輸入、輸出的電流、電壓、功率等參數精確測量。

5）冷卻係統：冷卻係統可以帶走被試件及控製器工作時產生的熱量，以保證被試件及控製器在一個合適的溫度工作。

6）數據采集係統：可對電機測功機及被測件的溫度及振動、被測件及逆變器進出水口壓力等參數進行數據采集。

7）低壓電源和UPS電源

8）自動化控製係統：

……完整自動控製功能的台架控製（啟動、停機、運行監控等）。

……台架相關設備（如溫控係統、功率分析儀等）的控製。

……試驗程序自動化，可依據溫度、轉矩、速度、運行時間等做為變量條件，進行工況切換。

……數據采集（溫度傳感器、電壓電流、CAN等）。

……實時數據顯示。

9）機械係統：配套電機測功機的安裝底座，安裝支架等機械部件，主要包含測功機安裝底座、聯軸器及L型支架、中間軸承座、防護罩等。

10）環境艙：溫度範圍：-45℃～+150℃
