當前位置： 首頁 » 產品中心 » 滑板車測試設備

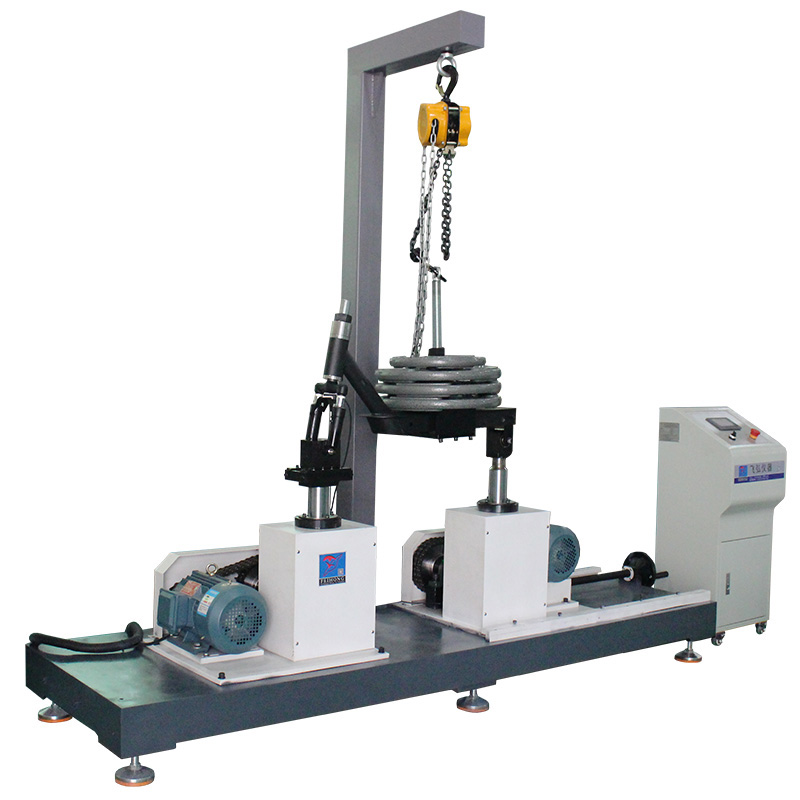

車架振動試驗機

日期：2025-09-04 閱讀量：

產品詳情

車架振動試驗機（雙振係統）是一款專為汽車、摩托車、電動車等車架結構設計的多軸複合振動測試設備，通過同步施加橫向（X/Y軸）與垂直（Z軸）雙向振動載荷，精準模擬真實道路的顛簸、衝擊及高頻振動場景，全麵驗證車架的疲勞壽命、焊縫強度、模態特性及共振風險。該設備廣泛應用於整車製造、零部件生產、研發實驗室及認證機構，確保車架符合 ISO 16750、GB/T 31467.3、ASTM E756 等國際標準，為車輛安全性與耐久性提供科學保障。
使用範圍
用於模擬滑板車車架垂直方向振動測試標準所設計，滑板車車架安裝於本試驗機治具上固定後對其施加一定頻率、載荷及測試次數的疲勞施力。
參考標準：JIS D9401 5.0 GB17761

核心功能模塊

雙軸複合振動測試
多自由度加載：X/Y軸水平振動（頻率1~200Hz，加速度0~50g）與Z軸垂直振動（頻率1~100Hz，加速度0~30g）同步疊加，模擬複雜路況。
隨機/正弦波組合：支持正弦掃頻、隨機振動及道路譜複現（導入實測路譜數據），覆蓋城市、越野、高速等駕駛場景。
智能環境耦合測試
溫濕度模擬：可選配高低溫艙（-40℃~+120℃, 濕度10%~95% RH），驗證溫度應力對車架疲勞的影響。
鹽霧腐蝕測試：按ASTM B117標準噴灑鹽霧，檢測車架焊接點與金屬件的抗腐蝕性能。
高精度數據監測與分析
動態參數采集：實時監測車架應變（精度±0.5% FS）、位移（±0.01mm）、振動加速度（±1% FS），生成疲勞損傷雲圖與S-N曲線。
模態分析：通過衝擊錘或激振器（選配）識別車架固有頻率、振型及阻尼比，優化結構設計。
失效預警：AI算法分析應力集中區域，預判裂紋擴展趨勢並觸發停機保護

核心技術與配置

設備參數可根據客戶需求定製
項目		參數範圍
荷重		85kg或指定
適用車架輪範圍		500-1200MM
偏心凸輪		25.4mm
動力來源		雙振（直流馬達2台）
振動幅度		0~25MM
試驗頻率		6～10Hz可調
測試轉速		0~100RPM
電控		傳統（歐姆龍、施耐德等）六位計數器，可設定振動次數
主機尺寸		2200×700×1900 mm（WDH）
控製箱尺寸		370350910（LWH）
重量		約320KG
電源		AC380V,15A
砝碼（負重）		75kg

產品優勢

技術亮點
雙振協同控製：獨立伺服電動缸+電磁振動台複合驅動，相位同步誤差≤0.1°，頻率響應≤5ms。
模塊化擴展：適配轎車、摩托車、電動車等車架尺寸（長≤5m，寬≤2.5m），快速更換夾具與傳感器布局。
安全防護：多重機械限位、過載保護、緊急急停，符合ISO 13849 PLd安全等級。
節能高效：能量回饋技術可回收振動能量30%~50%，綜合能耗降低40%。
設備優勢
高效精準：雙工位同步測試（選配），效率提升200%，數據重複性誤差＜±1%。
全麵覆蓋：支持靜態剛度測試、動態疲勞加載、環境耦合試驗（振動+溫濕度+鹽霧）。
成本優化：通過精準壽命預測，減少樣車路試成本與研發周期。
標準合規：內置ISO 16750、IEC 60068-2-64等測試程序，直接生成認證報告。

應用場景與行業價值

汽車行業：白車身、底盤副車架的疲勞壽命驗證與輕量化設計優化。
摩托車製造：鋁合金/碳纖維車架的高頻振動耐受性測試。
新能源領域：電動車電池支架的振動安全性與結構共振規避。
研發實驗室：新材料（鎂合金、複合材料）車架的動態特性對比研究。

售後服務

保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
