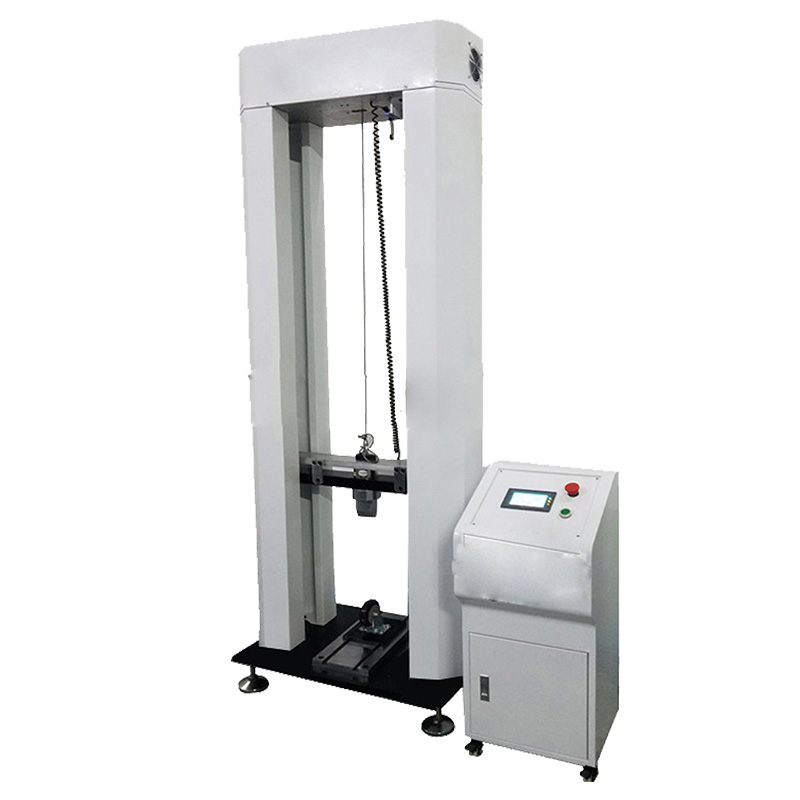

腳輪耐衝擊試驗機FH-JL17

日期：2025-04-12 閱讀量：

產品詳情

本設備主要根據歐洲標準EN12527和國家標準GB/T14688、EN、ANSI、BS、CSA規範研發設計，通過電動控製，可對旅行箱、溜冰鞋、童車、手推車及工業腳輪等輪子的衝擊測試。

功能描述

本設備可對旅行箱、溜冰鞋、童車、手推車及工業腳輪等輪子的衝擊測試，然後檢視其下陷程度，以了解膠輪安全品質，歐洲的腳輪測試標準中抗衝擊測試方法是：將腳輪垂直倒向安裝在地麵測試平台上，使質量為5KG或指定重量（±2%）或指定重物從指定高度，允許偏差±3mm。
EN、ANSI、BS、CSA規格略有差異，訂購請務必指定規格。跌落治具（荷重）到任意高度，提取荷重時自動提取，高度可任意調節到達高度自動停機。本機雙柱4導設計，提高產品的結構強度和安全性級別，多重安全梢及過衝保護及安全防護框大大提高人身和財產的安全。手持式類搖控器可實現操作人員遠離試驗機進行衝擊測試，可靠保護主安全性。

主要功能

1）衝擊檢測：通過電機帶動砝碼提升到設定位置，砝碼自由落體衝擊腳輪。
2）循環衝擊壽命：可設定0-99999次循環，衝擊高度，檢測腳輪衝擊耐久。

設備參數可按要求定製
項目	參數範圍
傳動方式	電機+導杆+軟性傳動機構
衝擊重量	(客戶定製)
衝擊荷重提取方式	自動
衝擊方式	自由跌落 m/s
最大衝擊高度	1600mm
儀器特點	本機雙柱 4 導設計，多重安全梢及過衝保護，提高產品的結構強度和安全性級別。
設備尺寸	8006002400mm（LWH）
最大衝擊能量	500J（可擴展至2000J）
衝擊高度範圍	0~2m（可擴展至5m）
負載範圍	0~1噸（可擴展至3噸）
衝擊速度	0~10m/s（精度±0.1m/s）
數據采樣頻率	100kHz（動態參數） / 1kHz（全參數）
電源	AC 380V/50Hz（峰值功率≤20kW）

核心功能

多模式衝擊測試
垂直跌落衝擊：
1.衝擊高度可調 0~2m（可擴展至5m），最大衝擊能量 500J，模擬腳輪從貨架、台階跌落場景。
2.測試標準：ISO 2244（包裝件垂直衝擊）、ASTM D5276（自由跌落試驗）。
水平衝擊碰撞：衝擊速度 0~10m/s（可調），負載範圍 0~1噸，模擬叉車碰撞、設備搬運衝擊。
智能化監測係統
高精度數據采集：
1.衝擊力（精度±1% FS）、加速度（±0.5g）、形變量（激光測距±0.01mm）。
2.高速攝像（1000fps）捕捉衝擊瞬間輪體變形與裂紋擴展過程。
失效預警與診斷：AI算法分析衝擊波形，預判輪轂開裂、軸承位移等風險，自動生成缺陷報告。
環境耦合測試（選配）
高低溫衝擊：溫度範圍 -40℃~+120℃，驗證材料低溫脆化與高溫軟化對衝擊性能的影響。

技術亮點

高剛性衝擊結構：
1.液壓驅動衝擊係統，能量控製精度±2%，重複性誤差＜±1%。
2.模塊化砝碼設計（5kg~200kg），快速切換衝擊能量等級。
安全防護：：
1.防爆測試艙（耐壓≥5MPa）、機械限位、雙重急停按鈕，符合ISO 13849（PLe級）安全標準。
2.自動複位係統，測試後衝擊台自動歸位，減少人工幹預。
數據可視化：觸摸屏控製界麵，實時顯示衝擊波形、能量分布及3D形變模型，支持數據雲端同步。

設備優勢

高效精準：
1.單次衝擊測試周期≤30秒，數據重複性誤差＜±1%。
2.支持多軸衝擊測試（垂直+水平複合衝擊）
靈活適配:
1.適配輪徑100~500mm腳輪，衝擊能量50~500J（可擴展至2000J）。
2.可選配動態疲勞衝擊模塊（10萬次循環衝擊壽命測試）
成本優化
1.實驗室測試替代實際場景驗證，降低研發成本60%。
2.通過缺陷預判減少售後維修率及品牌聲譽風險。
標準合規：內置ISO、GB、DIN等20+項測試程序，一鍵生成認證報告

應用場景與行業價值

工業腳輪：叉車腳輪、重型貨架輪的高能量衝擊驗證。
醫療設備：手術台腳輪意外碰撞下的結構完整性測試。
物流倉儲：AGV驅動輪在高速搬運中的抗衝擊性能評估。
認證測試：ISO 22883衝擊強度、GB/T 14687跌落試驗等強製項目。

輪子耐磨試驗機通過全場景模擬+智能化分析，將輪類產品的性能驗證從“經驗驅動”升級為“數據驅動”，助力企業精準把控產品質量，降低市場風險。無論是工業腳輪的高負載耐久性，還是運動輪滑的抓地力優化，本設備均可作為研發與生產的核心工具，為產品競爭力與用戶安全保駕護航。
如需定製測試方案或獲取技術演示，請聯係撸撸社免费观看的工程師團隊！
