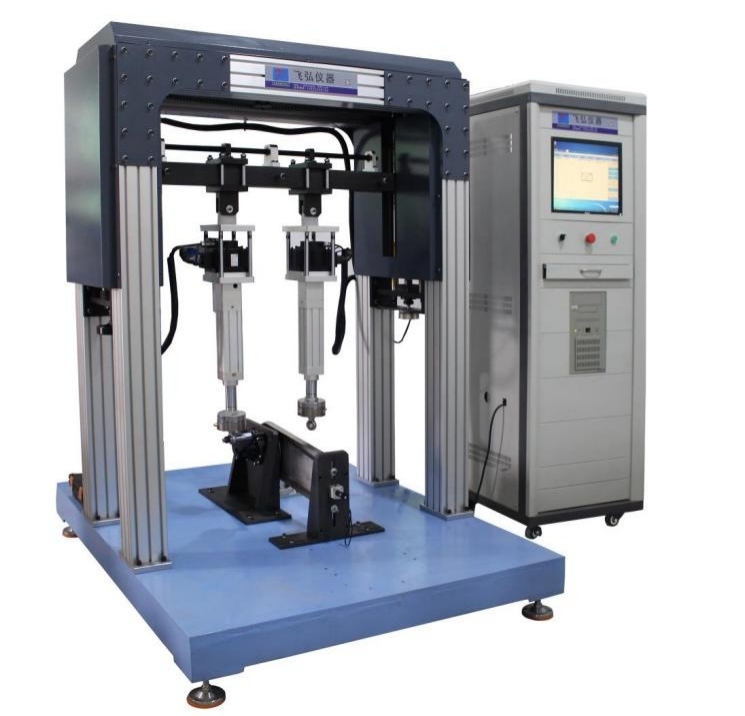

中置電機中軸疲勞試驗機

一、 範圍

本協議規定了曲柄踩踏測試台架的主要功能、參數指標、技術要求及驗收標準。

二、 設備主要功能

曲柄踩踏測試台架是根據中置電機特性，模擬人工踩踏曲柄，給安裝在中置電機主軸上的踏板軸加力，測試中置電機軸的機械強度的一款測試台，由標準工業計算機集成控製﹑采樣和數據處理於一體的機電一體化設備，滿足EN15194、EN14764、EN14766等相關法規對曲柄軸組件機械強度測試要求。

三、 主要要求

1、單工位測試，可對中置電機曲柄軸組件雙邊加載。

2、可滿足法規要求的單端加載和雙端加載模式，直線加載力控製軟件可設置。

3、可滿足目標件測力點軸向距離100mm的調整。

4、加載力10-2000N軟件可設置，滿足單次加載後加載機構初始位置複位功能

5、根據不同機型可更換加載治具、滿足EN14766兩種加載模式切換

6、加載頻率1~5Hz可調，切滿足5Hz加載頻率穩定運行

7、動態模擬檢測過程，實時顯示檢測數據。

8、有測試計數功能，可對其進行壽命測試。

9、判定閥值可人工輸入並存儲，異常停止測試。並停止計數並報警。

10、測試數據自動存儲。

11、加載力閉環控製、且每個加載周期峰值力達到設定值

12、一側加載時，另外側加載應完全釋放或加載力<5%*設定加載力峰值

四、 基本配置

1、檢測電櫃采用鋁合金鈑金電櫃。底部安裝有萬向輪，可方便移動。

2、外置測試台架底部安裝有稱重腳掌。

3、測試台架上安裝有中置電機安裝支架，安裝被測電機用，電機可通過大齒盤和鏈條固定在測試台架上，也可直接單曲柄固定在底板上。

4.龍門式伺服推力機構2套，懸掛在測試台架上方，左右位置可二維手動調整。推力機構上安裝有推拉力傳感器，可對安裝在電機上的曲柄進行推拉力的控製。

5、推拉力校準儀表一套（配傳感器）可對設備上的傳感器進行校準。

6、工業計算機係統一套，安裝在檢測電櫃內部。

7、專用測試軟件一套，測試軟件運行於WINDOWS 7操作係統下。

五、 主要技術指標

1、推拉力測試
