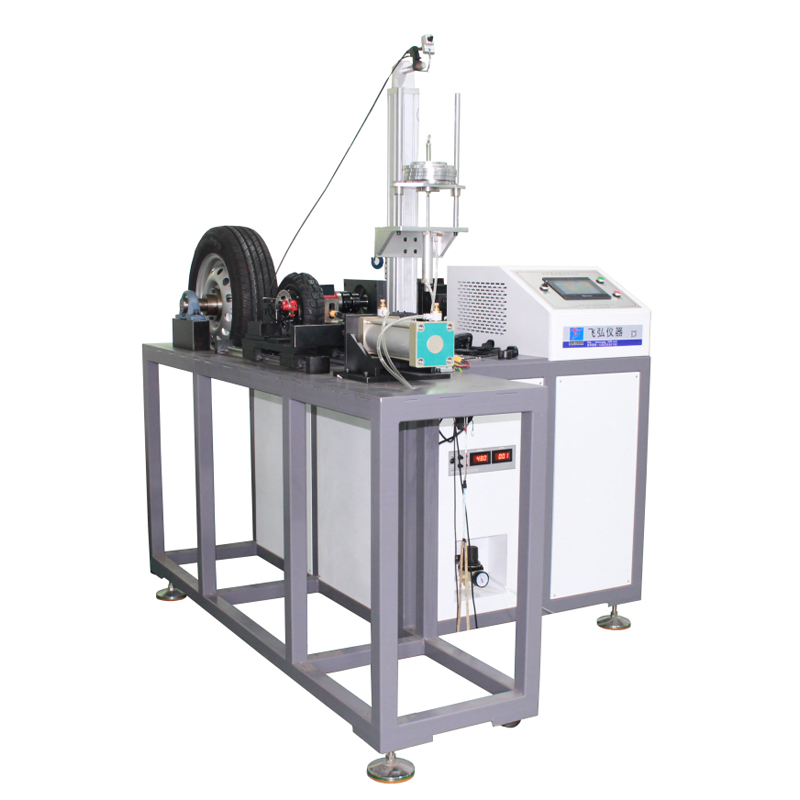

刹車壽命模擬器

一、範圍

本協議規定了輪轂電機刹車壽命模擬器.的主要功能、參數指標、技術要求及驗收標準。

二、主要功能

1、 專用壽命測試台架，可對 1 台輪轂電機進行壽命測試及刹車模擬測試；

2、 模擬刹車模式 1：

設備需滿足且配備以下兩種刹車模式安裝接口並配備兩種刹車結構組件：a.碟刹盤刹車器、b.鼓刹刹車器。

使用砝碼定負載模擬刹車力矩，使用砝碼自動頂升機構實現模擬刹車動作。

模擬刹車模式 2：

使用負載電機突變負載模擬刹車製動力矩。

3、 負載輪與被測電機之間有效傳遞扭矩，不允許測試循環過程中發生負載輪與被測電機輪轂間相

對滑動；

4、 配置輪轂電機控製器模塊放置盒；

5、 輪轂電機控製器模塊由我司提供；

6、 輪轂電機由兩側軸端支撐、單側出線，螺母緊固（見附圖安裝使用方式示意）；具備可調節定

量加載載荷能力，具體負載加載方式由設備供方提供；

7、 動態模擬試驗過程，實時顯示試驗過程數據；

8、伺服電機做測試負載，可對輪轂電機雙向加載，配有扭力傳感器，監控輸出扭矩值；

9、 配置一台直流穩壓電源；

10、實時控各台輪轂電機的運行電流、轉速；

11、異常停止檢測，具備計數功能、異常停止報警功能；

12、測試數據自動存儲，可隨時查尋；

13、 具備速度、母線電流、扭矩、載荷數據收集；

14、 防止室內測試環境控製器表麵凝露；

15、適配 8-20inchs 被測產品輪徑，實現定量可控加載；

16、適配有效開檔範圍：155~210mm；

17、操作主界麵可調節項包含並不限於：輪徑轉換對話框、負載扭矩動態設定、扭矩加載變更時間

設定、測試時間設定、測試時間倒數計、刹車次數設定、刹車次數倒數計。

三、基本配置

1、測試工作台架為方管焊接機構；

2、測試工裝配置一台 200N.m 的伺服電機；

3、工作台上安裝有兩套風冷機構，分別對輪轂電機與控製器模塊進行強製風冷，風速 3m/s；

4、配置一個 60V/50A 的直流穩壓電源，給輪轂電機供電用；

5、 輪轂電機由電機控製器控製，控製器由需方自備，控製器放置到設置與工作台上專用放置盒內；

6、輪轂電機安裝治具可快速更換，壽命實驗台與輪轂電機采用螺母鎖止連接；

7、安裝有按鈕、指示燈一套，可對運行狀態進行指示；

8、可監控和記錄施加載荷、扭矩、轉速、電壓、電流、運行周期、運行時間等數據並繪製曲線；

能夠保存測試周期內的數據，並具有數據查詢功能；

9、當試驗條件（轉速、電壓、電流等）變化及異常狀況（如電機不工作、調速板反接）發生時，

要求設備具有保護和報警功能，並且試驗條件變化報警的上下限閾值可設定。要求控製櫃麵板上配

置有急停開關、視覺及聲音的報警裝置。
