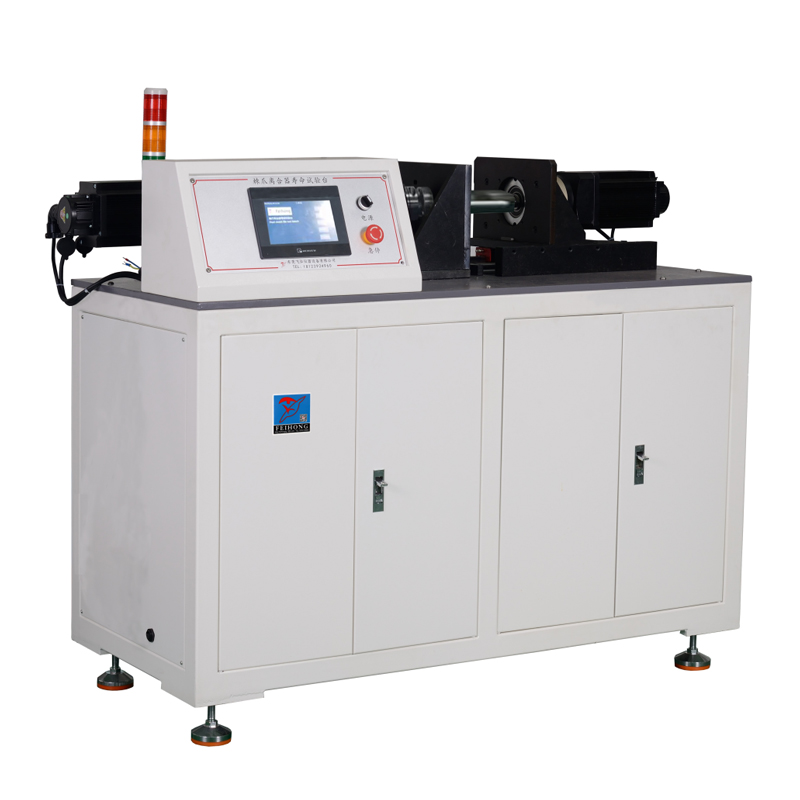

棘爪離合器壽命實驗台

一、 範圍

本協議規定了棘爪離合器壽命實驗台的主要功能、參數指標、技術要求及驗收標準。

二、 主要功能

1、單工位測試，對棘爪離合器傳扭及脫開壽命進行測試

2、使用阻尼負載從0rpm加速到120rpm，加速時間2s，勻速旋轉2s，對棘爪離合器正轉傳扭壽命測試，測試扭矩150N.m

3、加載軸反向旋轉2s，使棘爪離合器脫離，脫離期間阻尼負載減速到0rpm

4、2+3項為一測試周期，以周期循環持續測試設定循環

5、阻尼負載定扭矩150N.m（可以使用減速鏈傳動做減扭）

5、正向不傳扭、反向不脫離為功能異常。設備具有異常判定、警示功能

6、負載扭矩閉環控製

7、對棘爪離合器壽命老化試驗過程檢測。

三、 基本配置

1、檢測工作台為鋁合金鈑金結構，底部安裝有福馬輪，可方便移動。

2、伺服測試工裝一套，安裝在工作台板上。

3、200N.m扭力傳感器一套。

4、校力測試工裝一套，杆杠式，配2個砝碼，可校準扭力傳感器。
