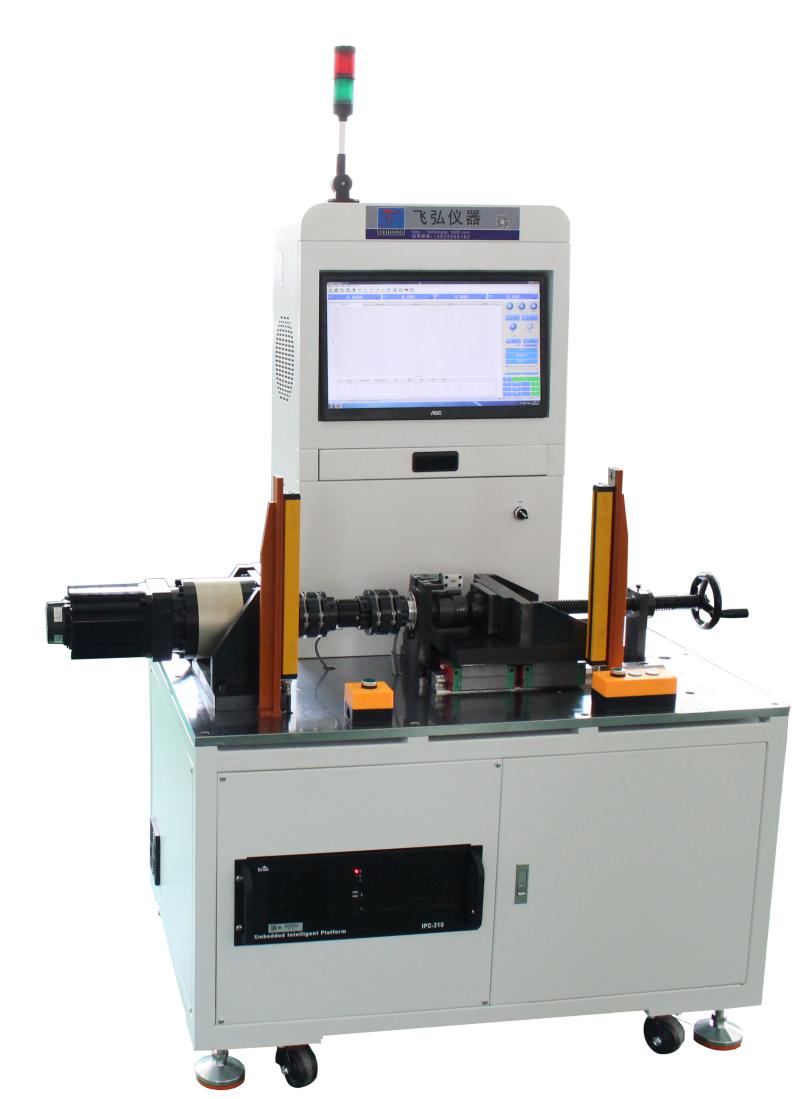

性能測試機

測試目的：

通過對工件施加特定扭轉力的情況下，測試出對應扭力下的電控信號電 壓值是否滿足標準的偏差範圍。

功能描述：

1.工件過載扭力測試扭力值範圍從 0Nm 逐步增加扭矩到 280Nm，保壓時間 10s-30s，再從 280Nm 逐步減少扭矩到 0Nm，

2.工件性能扭力測試扭力值範圍扭力範圍伺服電機從0Nm逐步增加扭矩到 100Nm，再從 100Nm逐步減少扭矩到0Nm；

3.工件性能扭力測試輸出壓力值對應的扭力輸入值為加載 0、20、40、60、80、100、80、60、40、20、0Nm；

4.工件加載(減載)扭力輸出扭矩過程中，在逐步增加(減少)不斷接近對應的扭力值時，允許偏差範圍在±0.1N.m；

5.設備輸出電壓數值精度要通過檢測儀器(萬用表) 進行校準對比， 要求與甲方提供的工況保持一致，允許偏差範圍在±0.05V；

6.工件性能扭力測試循環次數在 1-5 次範圍內可調, PC 程序可記錄每一點的輸出值， 自動計算“非線性”、“滯後 性”、“重複性”3 個指標，並判定性能是否合格；

7.PC 程序輸出溫度感應電壓測試數值： 1.65±0.3V (25°C)；

8.工裝治具配套滿足所有機型的工件安裝，工裝治具切換快速簡便，切換時間 2-3min；

9.安裝方式：工件細花鍵端定位在工裝夾具，粗花鍵端安裝在伺服電機軸端夾具；

10.扭力加載方向：麵向伺服電機軸端，逆時針方向為加載方向；順時針方向為卸載方向；

11.信號通訊采用與工件信號線束快接插頭匹配的接插端子進行對接，員工操作方便，對接端子機構穩定牢固；

12.顯示結果可自動判定， 界麵顯示測試結果及(“非線性”、“滯後性”、“重複性”、“溫度感應”) 各項指標測試標 準及結果；有三色燈報警，合格綠色燈亮，不合格紅色燈亮，設備待機黃色燈亮；

13.圖標顯示線性測試數據狀態，顯示狀態要求按照甲方提供標準方式；

14.所有測試數據可按照工件型號信息分類保存，具有追塑性，可導出數據分析；

15.操作台高度符合人體工學，員工操作方便，不可出現員工彎腰、下蹲、伸手過長等情況；

16.涉及運動機構，人機交互作業區域，要在相應的位置增加防護光柵；

17.設備顏色采用象牙白， 勞爾色卡號： RAL1015。
