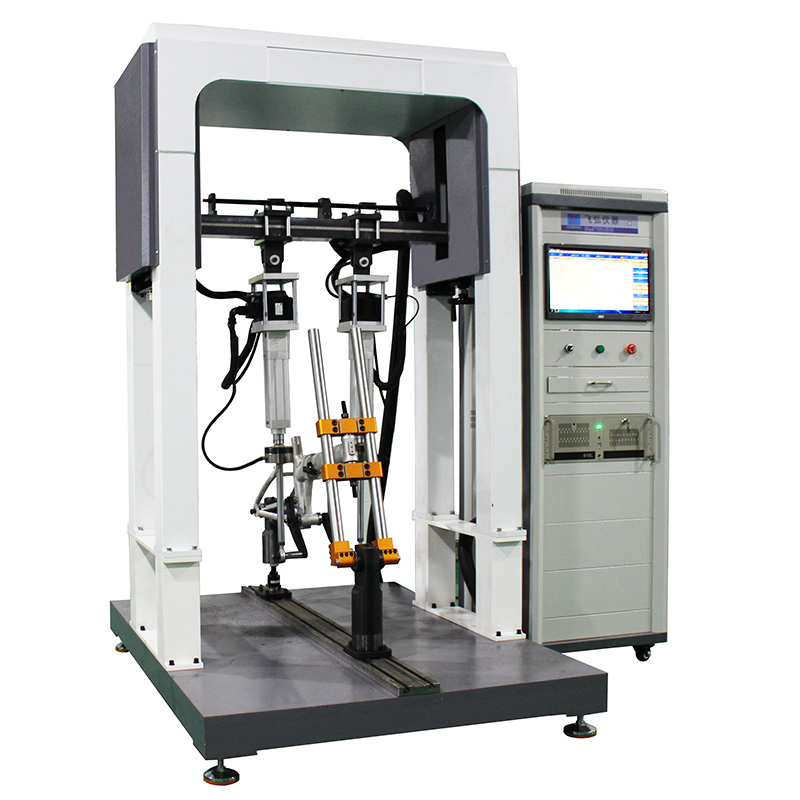

車架五通踩踏力動態疲勞試驗機

日期：2025-09-03 閱讀量：

產品詳情

本機用於模擬車子在騎行時的前輪離開地麵、受到撞擊或者遭遇振動時，車架及前叉會受到一定大小的衝擊現象，評測車架及前叉抗衝擊的能力。車架五通踩踏力動態疲勞試驗機是專用於模擬騎行過程中五通管承受的動態踩踏力，驗證車架結構耐久性與安全性的核心檢測設備

參考標準：
EN 15194電動自行車、ISO4210、EN14781路跑車、EN14766登山車、EN14764城市車。CNS、JIS、DIN、NF、ISO、CPSC、CSA、AS、BS九國測試標準所設計

核心技術與功能

試驗原理與動態加載係統
踩踏力模擬：通過氣缸或電動缸對車架五通管施加動態負載（600N-3000N可調），模擬騎行者反複踩踏動作的力傳遞過程。
動態閉環控製：采用力閉環控製技術，當試驗力達到設定值時自動換向，確保測試精度（誤差≤5%）。
多場景適配：支持車架尺寸調節（16"-29"或中心間距800-1400mm），加載角度0-10°可調，適配不同車型需求。
數據采集與智能控製
高精度傳感器：配備圓盤式傳感器（5000N容量）或荷重元（3000N），實時監測力值、頻率及位移變化。
PLC+觸摸屏控製：支持試驗次數（0-999,999次）、頻率（0-5Hz）等參數設定，自動生成曲線報表並保存數據。
符合標準與安全防護
國際標準：EN 14764（城市車）、EN 15194（電動自行車）、ISO 4210（通用車架）。
安全機製：試件損壞或變形量超限時自動停機，配備減震裝置和剛性夾具，防止測試過程中鬆動

技術參數與硬件配置

相關參數可根據客戶需求定製
機台最高頻率	0-5Hz	荷重元分辨率	1/10000
電缸	電動缸伺服控製	位移行程	150mm(±75mm)
試驗次數	0-999999任意設定	采集頻率	大於200kHz
數據采集	高速采集卡	力量波形	正弦波
控製方法	計算機自動控製，具有位移、力量、時間等控製方式
傳感器容量	圓盤式傳感器5000N*2支
測試治具可選
車架踩踏疲勞治具1組	前叉彎曲動態治具1組	車把疲勞治具1組	鞍座疲勞治具1組

應用場景與行業價值

生產質檢:批量檢測車架五通管焊接強度，識別疲勞斷裂風險，降低退貨率。
研發與認證
優化車架材料（如碳鋼/鋁合金）與結構設計，驗證其在極端負載下的耐久性。
支持出口認證（CE/FCC），生成符合EN 15194、ISO 4210等標準的檢測報告。
定製化需求:可擴展測試模塊（如前叉衝擊、鞍座疲勞），適配非標車架或特殊車型的驗證需求（如飛弘多治具機型）

售後服務

保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據車架尺寸、測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
