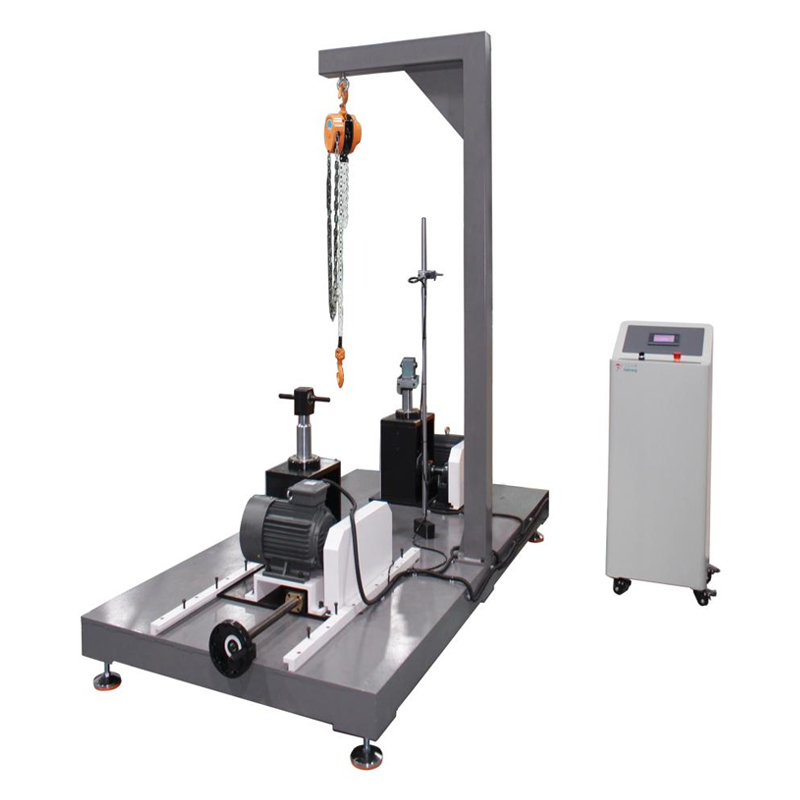

摩托車車架振動試驗機

產品概述

本試驗機針對自行車車架垂直方向振動測試標準所設計，自行車車架安裝於本試驗機治具上固定後對其施加一定頻率、載荷及測試次數的疲勞施力 。標準：JIS D9401 5.0 GB17761

按圖1所示，將車架固定在振動試驗機上，前後輪的車軸應成水平，如使用前輪與後輪直徑不同的車架，則應使車輪的接地點成水平，然後進行試驗。然後以表2所示的試驗條件進行垂直上下振動試驗，車架各部位不得有破損、明顯變形或鬆動。

裝有鞍管的車架試件，應將鞍管固定在裝配限位標誌處。在鞍座部位裝一個鞍形荷重座，並分別在左右吊杆上裝圓形砝碼：荷重座、吊杆及砝碼的總重量為荷重量。鞍管荷重頂端20mm處的中心位置用夾具緊固，中軸部的荷重固定在左右兩側，前管荷重用緊固螺母固定。振動頻率可在6.6~10Hz之間任意選擇，但應避免共振頻率。

技術參數
