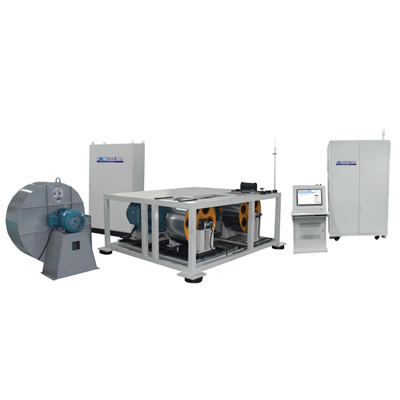

加振耐久電摩試驗台

前後輪電機

額定功率

37KW

轉鼓

轉鼓直徑

790mm

寬度

400mm

材質

Q235鋼

最大承載

1000kg

軸承潤滑

脂潤滑

振動凸塊

規格

20mm×4塊、25mm×4塊

材質

鋁合金

安裝位置

0º、90º、180º、270º可選

軸距調節滑台

中心距調節範圍

1100～1600mm

機構形式

絲杠

驅動方式

減速電機

車輛固定裝置

兩輪車定位裝置

前輪定位形式：可調絞鏈式

前後移動調節量：100mm

後輪定位形式：後導輪

導輪規格：φ150mm（D）×300mm（W）

前後移動調節量：100mm

車把固定

固定方式：固定安裝架+車把固定拉帶

固定橫杆長度：1100mm

車輛加載裝置

加載方式

鉸鏈式配重

加載質量

40kg（固定加載）

機坑蓋板

工作台麵

8mm鋼板

地坑蓋板

6mm花紋鋼板

冷卻方式（風冷）

離心通風機功率

11kW

風量

1600m³/h

變頻器櫃

主要功能

前後轉鼓的變頻驅動；風機驅動等

顏色

計算機灰(RAL7035)

操作台

主要功能

人機交互界麵，完成試驗參數設置，試驗過程操作；記錄、存儲和處理打印試驗數據

外形尺寸

測試台2400*2830*1050mm（L*W*H）

控製櫃940*600*1160mm

電箱 1300*600*2240mm

製動單元電箱600*800*1750mm

大風機1220*1150*1360mm

小風機800*700*930mm

設備電源

380V,96KW

測量參數及性能指標

速度

範圍

0～50km/h

準確度

≤0.5%F.S

分辨力

0.1km/h

距離

範圍

0～10⁵km

準確度

≤0.5%F.S

分辨力

0.1km

係統安全設置和監測

報警項目

變頻器故障

風機故障

車速超限

爆胎故障

側傾報警

按下“緊急停止”按鈕

故障顯示

聲光警示

計算機顯示

報警對策

自動停機；

自動記錄故障前30 sec內的測試數據。
