【技術幹貨】手把手教你馬達測功機操作：從此實驗不再難！

一、馬達測功機布置與安裝

1.工作和安裝環境：

①係統須在環境溫度為（0～40）℃，相對濕度小於90％，有基本防塵的環境中工作。

②係統工作電源為～220V士22V、50Hz±2Hz，且有良好接地。

③本儀器為精密儀器，在較強的電磁幹擾環境中可能會出現死機，這時最好使用專用穩壓電源並加接濾波器隔離。

④測功機要有足夠的冷卻氣源或水源，氣體經除塵、除濕處理後注入測功機風冷口氣源壓力一般在（0．40．8）X10Pa（4～8kgf／cm2）

⑤測功機安裝在防震工作台上（如水泥工作台或加重的鋼鐵工作台），並調整水平。

2.測功機的冷卻

水冷型測功機冷卻水要求：

水質：淡水

壓力：0.02－0.04Mpa

流量：溫度20℃，水流量為50L．kw／h

進水溫度：〈30℃

出水溫度：〈40℃

馬達功能係統的使用

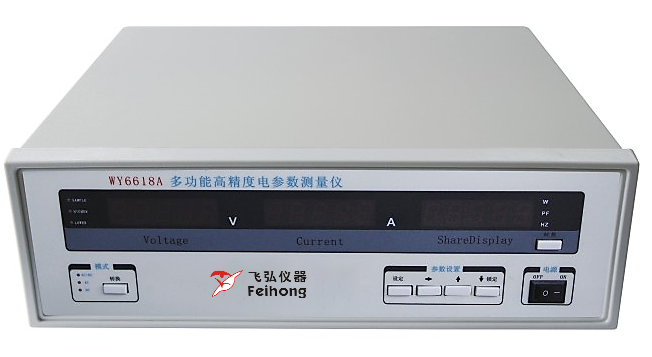

1.多功能電參數測量儀使用說明

1.1麵板及操作使用說明

所有儀表前麵板由電源開關部分、顯示窗口部分、功能按鍵部分組成。電源開關0N為接通儀表工作電源，OFF為斷開儀表電源：其它部分說明如下。

1.2功能及顯示說明

①功能及顯示

轉換鍵：按鍵功能區有轉換顯示功能按鍵

W →PF →Hz

初始狀態→按鍵後→按鍵後

鎖存：顯示值鎖定

顯示值測量狀態→顯示值鎖定→顯示值測量狀態

設定：按“設定”鍵設定電流、功率上、下限值，

∧：設定所在位置數字按鍵加1，如顯示位為5，按鍵後為6。

＞：設定所在位 置位右移，當這一位的數值設定好，把光標向右移一位（即設定下一位）

●：小數點設定

按鍵：該位需設定有數點→設定小數點→小數點取消

②功能指示燈

W：功率；PF：功率因數；Hz：頻率（Hz）

當需要電流、功率上下限製定時，測量值超下限，“﹍”指示。

當需要電流、功率上、下限製定時，測量值超上限“﹉”指示。

1.3上、下限設定功能

電參數測量儀擁有電流、功率上、下限設定功能，其功能如下：

A﹍ ：表示電流下限設定值

A﹉ ：表示電流上限設定值

P﹍ ：表示功率下限設定值

P﹉ ：表示功率上限設定值

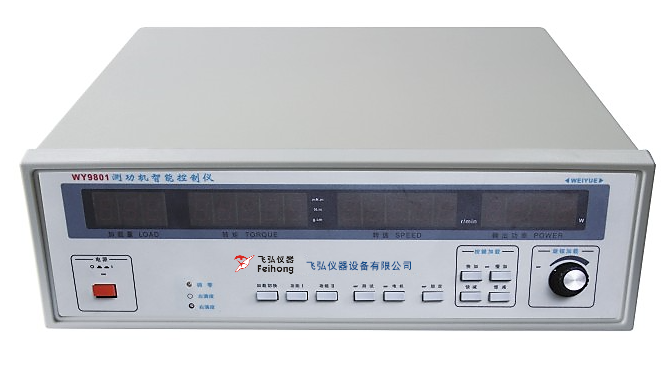

2.WY9801測功機智能控製儀使用說明

本儀器分手動和自動兩種工作模式：手動模式和自動模式。

①在手動模式下，可以對加載量進行增加或減少，操作示例如下：

負載量設置：

按下加裝開關，這時加裝燈亮，這時您可以通過旋鈕快加＊10、快減＊10、慢加＊1、慢減＊1，調節加載量的輸出，加載量的大小在屏上顯示（0.0－99.9屏上隻顯示2位自動進位）。

②在自動模式下，是計算機自動完成對儀器的操作。詳見上位機使用說明。

設定的操作：

要進入設定狀態，必須是在停止的狀態下，這時按下設定鍵，即進入設定狀態，在設定狀態中，光標閃爍的位置，表示可用向上鍵對其進行增減，要向右移動可按右移鍵，使得光標移動；在設定狀態下，再按下設定鍵，進入下一設定項目，如此類推。當把要設定的項設置完成後，按下確定鍵，保存設定界麵的所有項，並退出設定狀態，如果按下取消鍵，不保存剛才所做的修改，並退出設定狀態。

在設定狀態中各設定項的說明（此功能目前未定義）

轉矩量程社定：表示用戶所使用的測功機的量程，改動此值會影響到儀器的精度，所以不建議用戶對此值進行修改。

加載時間間隔：（此功能目前未定義，不建議用戶對此值進行修改）

加載量：（此功能目前未定義，不建議用戶對此值進行修改）。

總時間：（此功能目前未定義，不建議用戶對此值進行修改）。

定轉矩：（此功能目前未定義，不建議用戶對此值進行修改）。

四、馬達測試機係統統功能的使用

1.開機前準備

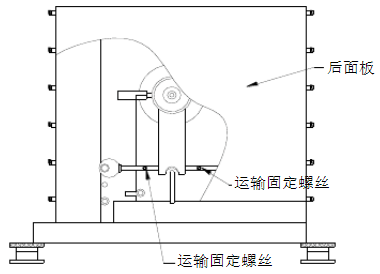

①鬆開測功機運輸固定螺絲（圖1）。

②電機裝夾：將電機固定到夾具上，並調節電機固定工作台（圖2）使之與測功機完美對接。轉動聯軸器是否轉動順暢。（電機裝夾是否到位對產品的性能測試有較大影響。）

②檢查測試櫃串口線和力磁線與測功機連接完好。

③將設備接入電源。

圖一	圖二

2.設備校準

在開始測試以前必須要對儀器進行校準。

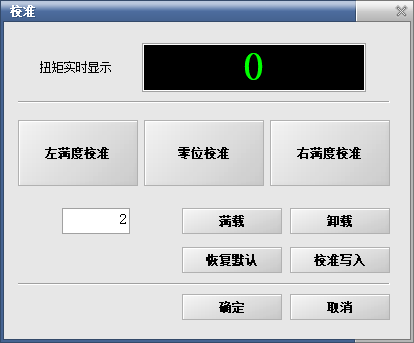

測功機與WY9801連接好，並給測功機加上勵磁電流，使測功機能吃住加上去的力，裝上校正杆，放上砝碼查看WY9801的轉矩顯示值是否與砝碼重量kg*9.8N/kg*力臂=轉矩N/m公式算出來的一致，如果不一致，調節測功機後蓋上的滿度電位器，使之一樣，卸下砝碼和勵磁電流，此時查看扭矩實時顯示是否有零飄，調節控製器上零飄電位器，或使之小於5個字節，或重複點擊“零位校準”按鈕使之變為0後點擊“校準寫入”按鈕。重複以上步驟，使拿下砝碼顯示為零，掛上砝碼顯示為計算出的標準顯示值。

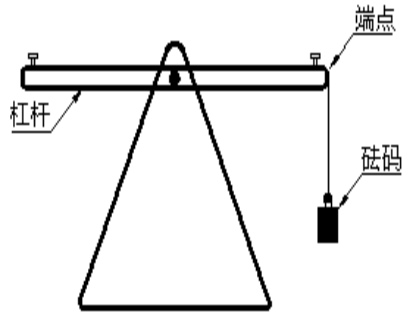

注意：把專用砝碼掛在天平梁測力杆左/右邊(從測功機後麵板看)梁臂砝碼一定要掛在天平梁臂的端線上去下圖所示：

3.軟件設置

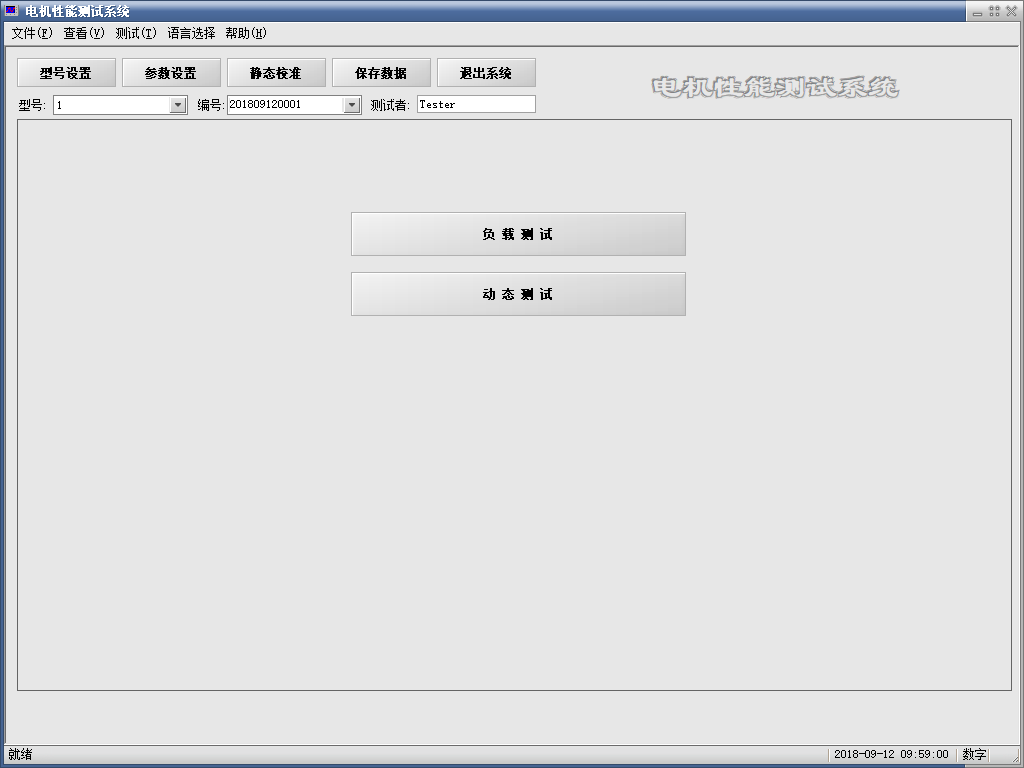

找到“MotorComprehensive.exe”軟件並打開，如下圖所示：

3.1型號設置

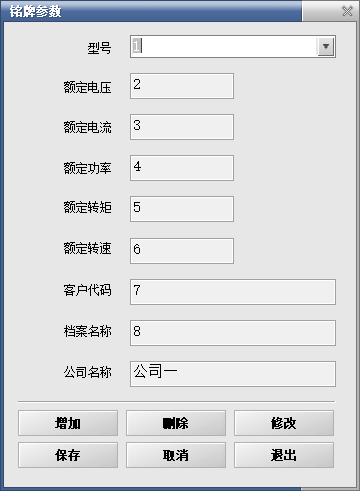

每個型號的電機都有自己的銘牌參數，把這些參數與型號對應，錄入到軟件數據庫中，供測試時選擇。點擊主頁麵的“型號設置”按鈕彈出銘牌參數對話框，銘牌參數對話框如下圖所示：

增加：在“型號編輯框”中輸入要增加的型號，點擊“增加”按鈕後五個額定參數編輯框變為可編輯狀態，錄入額定參數後點擊“保存”按鈕完成一個型號的錄入。

刪除：下拉“型號選擇框”選擇一個型號，點擊是“刪除”按鈕完成一個型號的刪除。

修改：下拉“型號選擇框”選擇一個型號，點擊“修改”按鈕後五個額定參數編輯框變為可編輯狀態，修改額定參數後點擊“保存”按鈕完成一個型號的修改。

保存：增加和修改完畢後點擊“保存”按鈕可對結果保存

取消：取消增加和修改的結果。

退出：退出銘牌參數對話框。

客戶根據自己產品需求，可增加、刪除或修改多個型號參數。

3.2通訊設置

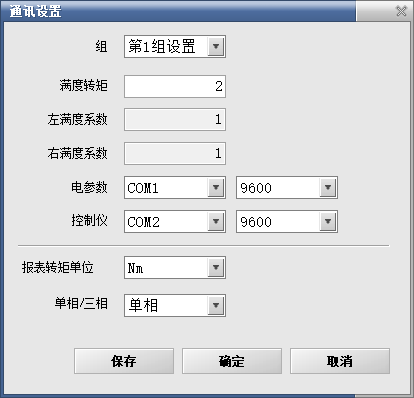

通過主界麵的“參數設置”按鈕，可打開通訊設置對話框，通訊設置對話框如下圖所示：

通過主界麵的“參數設置”按鈕，可打開通訊設置對話框，通訊設置對話框如下圖所示：

通訊設置包括係統中每台設備的通訊口和數據的通訊速率（波特率）。通訊口表示每台儀器分別與計算機的哪個COM口連接（例如電參數的COM線接在電腦COM1接口，即選擇COM1），波特率表示儀器的通訊速率，軟件中每台儀器設置的波特率必須與儀器的實際波特率一致，否則不能通訊，儀器的波特率參考對應儀器的說明書。

4.軟件測試

4.1測試流程

①選擇主頁的負載測試或動態測試進入測試頁麵；

②將測試櫃上的選擇開關開到自動擋位；

③將電源逐漸調至產品的額定電壓；

④點擊開始測試按鈕進行測試；

⑤點擊開始采集按鈕進行數據采集；

⑥到達設定條件後會自動停止測試。

4.2負載測試

主頁麵點擊“負載測試”按鈕進入負載測試頁麵，

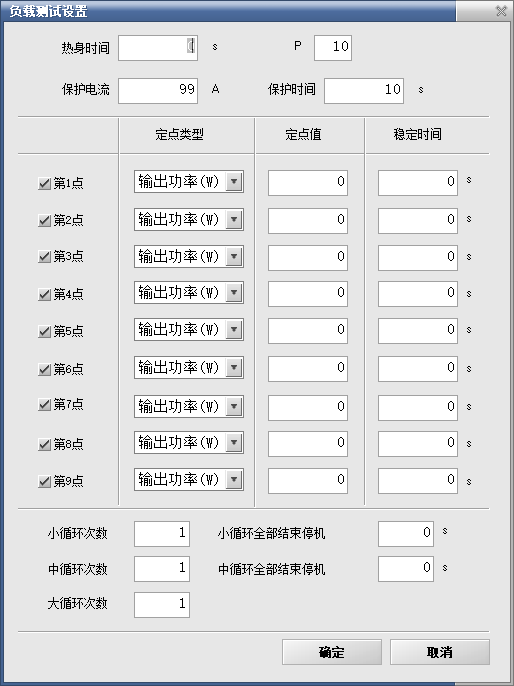

點擊負載測試子頁麵的“測試設置”按鈕彈出負載測試設置對話框。如下圖：

熱身時間：定點測試前的熱身運行時間；

PID調節：定點速度和精度的權衡設置；

定點選擇：勾選需要進行測試的點；

定點類型：提供了8種定點類型（電流、輸入功率、轉矩、轉速、輸出功率、空載、堵轉、停機）；

定點值：定點類型下的頂點數值；

穩定時間：達到指定點後穩定運行的時間，時間到之後開始采集數據。

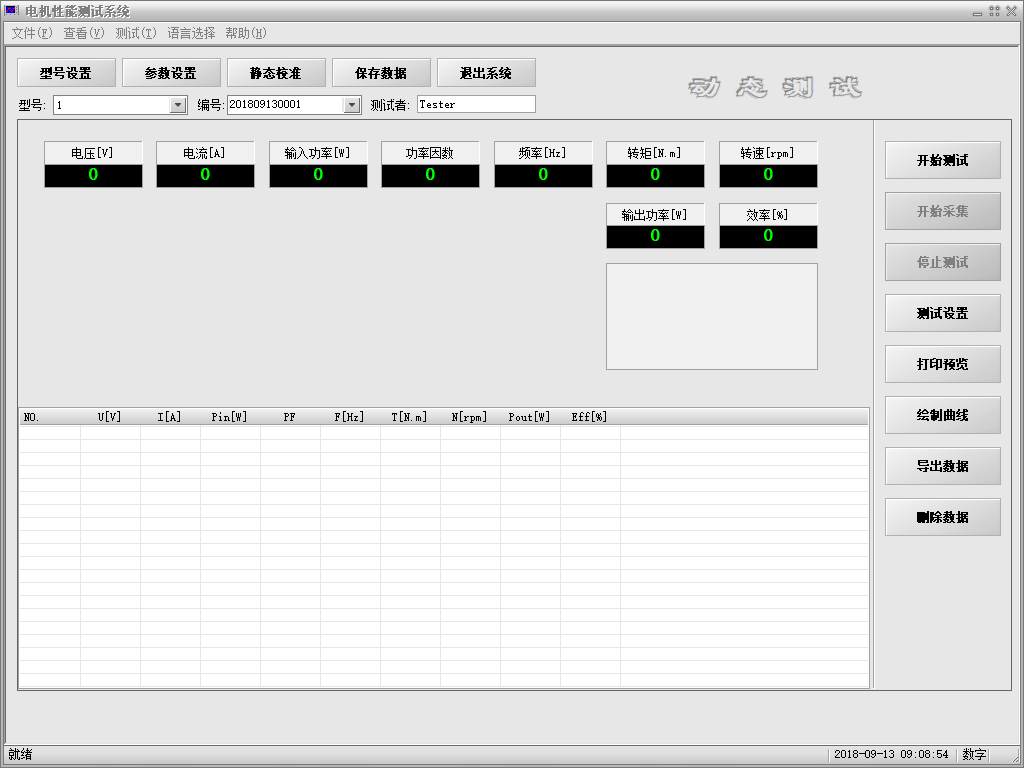

4.3動態測試

點擊菜單欄“測試按鈕”選擇動態測試，進入動態測試頁麵。

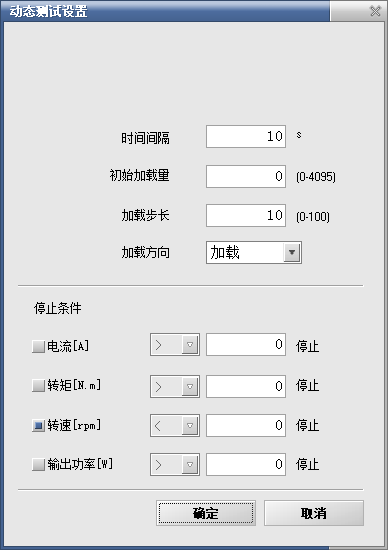

點擊動態測試子界麵中的“測試設置”按鈕，彈出動態測試設置對話框如下圖所示：

時間間隔：動態測試的測試過程為邊加載邊采集數據，“時間間隔”表示兩次加載和采集數據之間的時間間隔。

初始加載量：第一次加載前，點擊處於何種負載狀態。

加載步長：表示兩次加載之間的電機負載的差值。

停止條件設置：每次測試可以手動停止也可以通過設定停止條件自動停止，勾選需要判定的停止條件，並設置相應的參數。例如：勾選轉速＜300，表示在加載過程中轉速不斷減小，當轉速小與300rpm時設備自動停止測試。

5.數據分析

測好的數據會顯示在下方，用戶點擊“保存數據”按鈕進行保存。數據以文件的格式保存，文件擴展名為“flm”。“文件”菜單的“打開”子菜單可以打開數據文件，查看曆史數據。

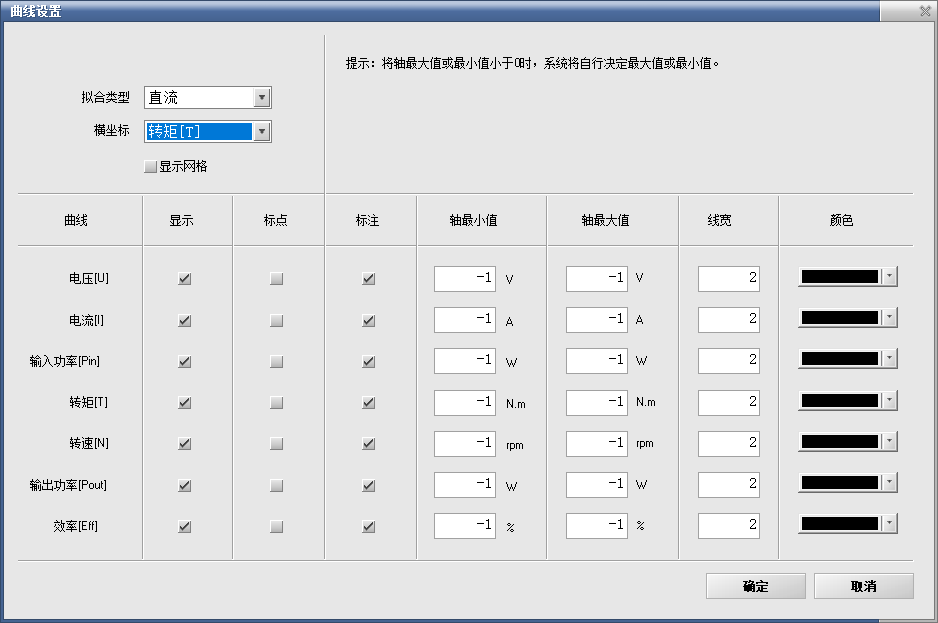

繪製曲線，點擊繪製曲線按鈕，係統自動生成曲線圖，負載曲線和動態曲線是以轉矩為橫坐標，電壓、電流、輸入功率、轉速、輸出功率、效率為縱坐標的曲線圖。點擊曲線設置按鈕，擬合類型根據實際進行選擇，橫坐標選擇轉矩。用戶根據測功機扭矩大小設置轉矩的最大值，使圖形顯示更加合理。

設置完成後可直接點擊曲線截圖按鈕對曲線進行保存。

每個試驗以及相應實驗的曲線繪製界麵的操作麵板都有“打印預覽”按鈕。

五、注意事項：

①儀表應按使用說明書中規定的使用環境條件下使用。

②在第一次使用儀器之前，先閱讀本說明書。

③勿將外殼從儀器上取下，儀器內部有些地方存在高壓，有危險。

④在開機或使用過程中，發現儀器冒煙或難聞氣味，立即切斷電源並拔下電源插頭。

⑤當電源開關打開時，不要使用高於電壓和電流額定最大允許值的電壓或電流。

⑥當測量大電流或電壓、電流含有高頻成分，接線時應特別注意可能會相互產生幹擾和噪聲。

⑦連接導線應盡可能短，為減小分布電容，導線及接地線應盡可能遠離儀器外殼。

⑧要正確使用本測試係統。

六、產品維護及常見故障排除

①儀表開機後數碼不亮

處理措施：檢査電源線連接是否可靠，保險絲（2．0A）是否燒壞，儀表內部連接件是否可靠連接。

②開機後儀表不能正常操作，或測試過程中出現異常現象

處理措施：儀表關機再重新開機。

③沒有數據顯示

處理措施：查看信號線是否已接好。

④不能加載

處理措施：1）查看加載線。

2）查看WY9801的加載量。

⑤轉矩不穩

處理措施：查看電機與測功機的軸承是否連接好。

七、選購指南

1、三種測功機不能單獨進行工作，選購時應根據被試電機的轉矩、轉速、輸出功率大小選擇量程合適的測功機類型，再根據需測的參數以及需要的功能選擇相應的配套測試儀器。

2、磁滯測功機的轉子為薄壁空心杯，測功機的轉矩、功率越大，轉子杯的直徑、重量慣量越大，在進行測試時，被試電機要拖動轉子杯轉動，為了保證精度，應根據被試電機額定、最大、堵轉等狀態下轉矩、轉速、輸出功率大小選擇量程合格的測功機進行測試。如果需測電機品種規格較多，轉矩、轉速、輸出功率範圍較廣，為保證精度可能需要多台測功機。
